Imagine a cena: você investe em um sistema de CFTV completo, com câmeras Full HD e um gravador de última geração. Tudo parece perfeito durante o dia. Mas, ao cair da noite, exatamente quando você mais precisa da segurança, as câmeras começam a falhar, a imagem congela ou, pior, elas simplesmente desligam.
Quando isso acontece, a culpa raramente é da câmera. O vilão, na maioria das vezes, é silencioso e subestimado: a fonte para CFTV 12V. Este dispositivo é o coração do seu sistema, responsável por converter a energia da sua tomada (110V/220V) para os 12 Volts que alimentam suas câmeras. Uma fonte errada ou de baixa qualidade é a receita para o desastre.
Neste conteúdo, vamos tirar a fonte para CFTV 12V da sombra. Nós vamos explicar o que ela é, por que o “barato sai caro”, como calcular a potência (Amperes) que você realmente precisa e por que suas câmeras desligam à noite. Este é o guia definitivo para garantir que seu sistema de segurança tenha energia para funcionar 24 horas por dia, 7 dias por semana.
O que é uma Fonte para CFTV 12V?
Pense na fonte de alimentação como o coração do seu sistema de câmeras. Suas câmeras são os olhos, o DVR é o cérebro, mas é a fonte que bombeia a “vida” (energia) para que tudo funcione.
A fonte para CFTV 12V é um conversor de energia. Ela pega a alta voltagem da sua residência (chamada de corrente alternada, AC) e a transforma na baixa voltagem segura (chamada de corrente contínua, DC) que seus equipamentos eletrônicos usam.
“Mas eu posso usar qualquer fonte de 12V, como a de um roteador antigo?”
Aqui na Leste Câmeras, ouvimos muito isso. A resposta é um sonoro não. A grande diferença é que uma fonte de CFTV é projetada para trabalho contínuo. Ela foi feita para ficar ligada 24 horas por dia, 7 dias por semana, fornecendo uma energia estável e sem falhas.
As especificações-chave são duas:
- Tensão (Volts – V): É o “padrão” do sistema. A indústria de CFTV adotou os 12 Volts como a tensão universal para a maioria das câmeras analógicas (HDCVI, Multi HD) e muitas câmeras IP.
- Corrente (Amperes – A): Esta é a “força” da fonte. É a capacidade dela de fornecer energia. Cada câmera consome uma certa quantidade de Amperes. O seu trabalho é garantir que a fonte tenha “força” (Amperes) de sobra para todas as câmeras.
Quando Utilizar Fonte para CFTV 12V?
A resposta curta é: em quase todos os sistemas de vigilância que não usam a tecnologia PoE (Power over Ethernet).
Nós ajudamos pessoas que buscavam mais segurança no dia a dia e, na prática, a fonte para CFTV 12V é a espinha dorsal dos seguintes cenários:
1. Sistemas Analógicos (HDCVI, Multi HD)
Este é o uso mais comum. Se você tem um sistema com gravador DVR (como os da linha Intelbras Multi HD, Hikvision Turbo HD ou Giga) e as câmeras são conectadas por cabo coaxial, cada uma delas precisará de uma alimentação de 12V.
2. Câmeras IP (Sem PoE)
Embora muitos sistemas de CFTV IP usem a tecnologia PoE (onde o próprio cabo de rede leva a energia), nem todas as câmeras IP ou NVRs são PoE. Muitas câmeras IP (especialmente modelos WiFi ou modelos de entrada) vêm com uma entrada de energia separada (um plug P4) que exige uma fonte 12V.
3. Acessórios de Segurança
Não são só as câmeras. Outros dispositivos do seu sistema também podem usar 12V, como:
- Microfones externos.
- Iluminadores de infravermelho adicionais.
- Alguns tipos de sensores de alarme.
Como Escolher a Fonte Ideal?
Aqui é onde separamos as instalações amadoras das profissionais. A escolha da fonte não é “qualquer uma serve”. Ela envolve um cálculo e uma escolha estratégica do tipo de fonte.
Tipo 1: Fonte Individual (Tipo “Tijolinho” ou “Tomada”)
É aquela fonte pequena, preta, que você liga direto na tomada e vem com um cabo para a câmera. Geralmente ela é de 1A (um Ampere).
Prós:
- Isolamento de Falha: Esta é a grande vantagem. Se uma fonte queimar, você perde apenas uma câmera. O resto do sistema continua funcionando.
- Simplicidade: Fácil de instalar para uma única câmera (ex: uma câmera WiFi).
Contras:
- Bagunça: Imagine um sistema de 8 câmeras. Você precisará de um filtro de linha com 8 tomadas, criando um “ninho” de fios perto do seu DVR.
- Custo: Multiplicado por 8 ou 16, o custo total pode ser maior que o de uma única fonte centralizada.
- Qualidade Duvidosa: Muitas fontes “de brinde” que vêm em kits são de baixíssima qualidade e a primeira coisa a falhar.

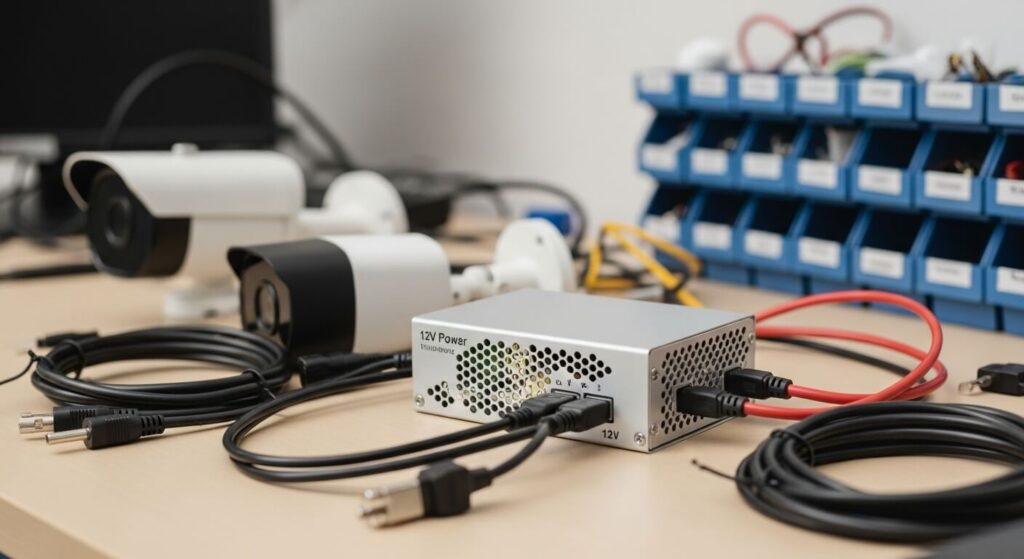

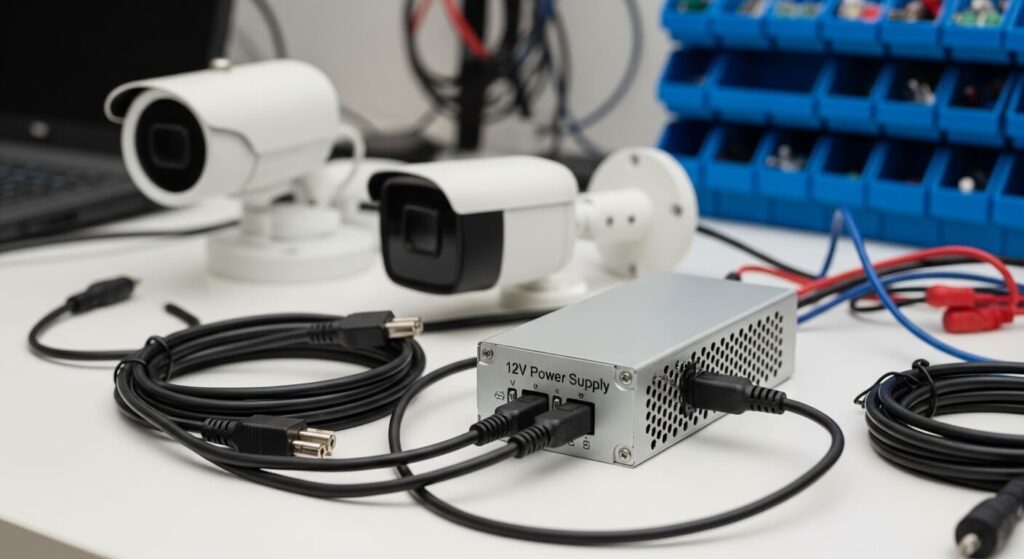

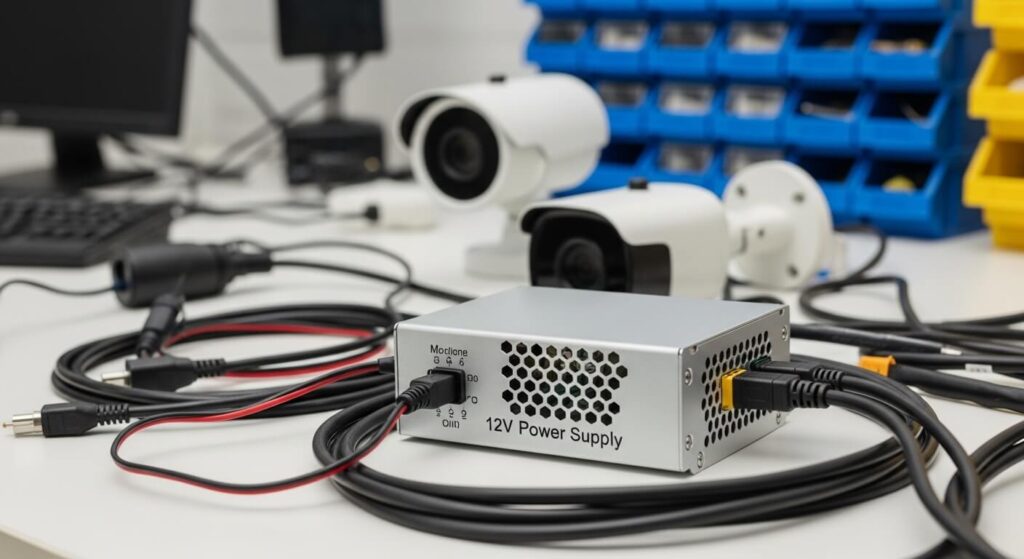

Tipo 2: Fonte Centralizada (Tipo “Colmeia”)
Esta é a escolha profissional. É uma caixa de metal (geralmente prata), cheia de furos para ventilação (por isso “colmeia”), com uma régua de parafusos (bornes) para ligar várias câmeras.
Elas são vendidas pela sua capacidade total: 5A, 10A, 15A, 20A, etc.
Prós:
- Organização: Você liga todas as câmeras em um único ponto. A instalação fica limpa, profissional e fácil de dar manutenção.
- Proteção: Fontes colmeia de qualidade (como as da Intelbras) vêm com proteção contra curto-circuito e, o mais importante, fusíveis individuais para os bornes. Se uma câmera entrar em curto, o fusível queima e protege o resto do sistema.
- Custo-Benefício: Para 4 câmeras ou mais, uma única fonte colmeia de 5A ou 10A é quase sempre mais barata e mais confiável que 4 ou 8 fontes individuais.
Contras:
- Ponto Único de Falha: Esta é a desvantagem. Se a fonte colmeia queimar (por um surto elétrico, por exemplo), todas as suas câmeras desligam ao mesmo tempo. (Por isso é crucial ligá-la em um bom filtro de linha ou nobreak).
O Cálculo da Amperagem (A Parte Mais Importante)
Tudo bem, você escolheu a fonte colmeia. Mas de quantos Amperes? 5A? 10A? 20A?
Em nossos projetos de instalação de câmeras de segurança, fazemos um cálculo simples que evita 99% dos problemas.
O Erro Comum: O instalador amador olha o manual da câmera e vê: “Consumo: 150mA”. Ele multiplica por 10 câmeras (1.5A) e instala uma fonte de 2A. O sistema falha na primeira noite.
Por quê? Porque 150mA é o consumo DE DIA.
À noite, a câmera liga o infravermelho (IR), que é um “canhão de luz” (invisível para nós) que consome muita energia. O consumo da câmera pode pular de 150mA para 500mA, 700mA ou até 1A (1000mA)!
O Cálculo Correto da Leste Câmeras:
- Verifique o Consumo MÁXIMO: Procure no manual da câmera o consumo com “Infravermelho Ligado” ou “IR ON”. Se não achar, use um valor seguro: 500mA (0,5A) para câmeras bullet/dome pequenas e 1A (1000mA) para câmeras maiores.
- Some Tudo:
- Exemplo 1: Você tem 8 câmeras que consomem, no máximo, 500mA (0,5A) cada.
- Cálculo: 8 câmeras x 0,5A = 4 Amperes de consumo total.
- Adicione a “Gordura” de Segurança (A Dica de Ouro):
- Nunca, jamais, use uma fonte no limite da sua capacidade. Ela vai superaquecer e queimar rápido.
- Nós sempre adicionamos uma “folga” ou “gordura” de segurança de pelo menos 30% a 50%.
- Continuando o Exemplo: Seu consumo é 4A. Adicione 50% (2A) = 6A.
- Resultado: Você não deve comprar uma fonte de 5A (estaria no limite), mas sim uma fonte de 10A. Ela trabalhará “fria”, com folga, e durará anos.
Para 16 câmeras de 0,5A (Total: 8A), nós usaríamos uma fonte de 15A, nunca uma de 10A.
Instalação e Cuidados
Não basta comprar a fonte certa; é preciso instalá-la corretamente.
Onde Instalar a Fonte (Colmeia)
A fonte colmeia gera calor. Ventilação é vida.
- NÃO FAÇA: Nunca instale a fonte abafada dentro de um forro de gesso, atrás de um armário cheio de panos ou em um local que pegue sol ou chuva.
- FAÇA: Instale em local seco, limpo e, acima de tudo, ventilado. As melhores instalações usam “Caixas Organizadoras” ou “Racks de CFTV”, que já vêm com espaço e ventilação para a fonte.
A Fiação (O Ladrão de Energia)
Este é o segundo maior vilão, parceiro da fonte ruim: a queda de tensão.
- O Problema: A energia de 12V é baixa tensão. Ela “perde força” muito rápido em cabos longos e finos.
- O Efeito: Sua fonte de 10A pode estar enviando 12V, mas se o cabo da câmera tiver 100 metros e for fino, a câmera lá na ponta pode receber apenas 9V. Ela até liga de dia, mas quando liga o infravermelho, a tensão cai para 8V e ela desliga.
- A Solução:
- Cabos de Cobre Puro: Em nossas instalações, só usamos cabos de CFTV (coaxial) ou UTP que sejam 100% cobre. Cabos de “alumínio cobreado” (CCA) são mais baratos, mas causam uma queda de tensão brutal.
- Distância: Para distâncias muito longas (acima de 80-100m), talvez a fonte colmeia perto do DVR não seja a solução. Pode ser melhor levar a energia 110V/220V (que não perde força) até perto da câmera e instalar uma fonte individual lá.
Conectores (P4)
São os plugues que ligam o cabo na câmera. Um conector malfeito (com fios desencapados se tocando) ou de má qualidade (oxidado) causa mau contato, faz a câmera reiniciar e pode até queimar a fonte. Use conectores de borne (parafusados) ou, idealmente, soldados e bem isolados.
Problemas Comuns e Como Evitá-los
Seu sistema está com problemas? 90% de chance que a causa (e a solução) estão abaixo.
Problema 1: Minha câmera desliga somente à noite.
- Diagnóstico: É a fonte, 99% das vezes.
- Causa: A fonte é fraca (subdimensionada) e não aguenta o consumo extra do infravermelho (IR). Ela “arreia”.
- Solução: Faça o cálculo correto (incluindo a “gordura”) e troque por uma fonte colmeia mais potente. Se a câmera for muito distante, verifique a queda de tensão (cabo fino).
Problema 2: A imagem aparece com “fantasmas”, linhas rolando ou chuviscos (que não são da câmera).
- Diagnóstico: Fonte de baixa qualidade.
- Causa: A fonte não é “estabilizada” e está enviando energia “suja” (com ruído elétrico). O sensor da câmera é sensível e capta esse ruído, que vaza para o sinal de vídeo.
- Solução: Trocar por uma fonte de marca confiável (Intelbras, Giga, etc.) com boa filtragem e estabilização.
Problema 3: A câmera fica reiniciando (liga, mostra imagem, desliga, liga de novo…).
- Diagnóstico: Mau contato ou fonte no limite.
- Causa: Pode ser um conector P4 frouxo ou oxidado. Ou pode ser a fonte “piscando”: ela tenta ligar a câmera, o consumo sobe, ela não aguenta e desliga, o consumo cai, ela liga de novo… num ciclo vicioso.
- Solução: Refaça os conectores. Se persistir, troque a fonte.
Problema 4: A fonte (colmeia) queimou em menos de 1 ano (ou pegou fogo!).
- Diagnóstico: Superaquecimento por dimensionamento errado ou surto elétrico.
- Causa: Você usou a fonte no limite (ex: 8A de consumo em uma fonte de 8A). Ela ferveu até queimar. Ou ela foi instalada em local abafado. Ou, claro, um raio ou surto da rede elétrica a matou.
- Solução: Sempre use a “gordura” de 50%. E SEMPRE ligue a sua fonte colmeia em um bom filtro de linha com proteção DPS (Dispositivo de Proteção contra Surtos) ou em um Nobreak.
A Importância de Consultar um Instalador Profissional
Pode parecer que, com esse guia, é fácil fazer. Mas, na prática, diagnosticar problemas de energia é complexo.
O que nós, da Leste Câmeras, trazemos para um projeto de instalação de câmeras de segurança? A experiência e as ferramentas.
Um profissional não vai “achar” que o problema é a fonte. Ele vai pegar um multímetro, subir na escada e medir a tensão que está chegando lá na câmera. Ele vai medir “12.5V” na fonte, mas apenas “9.8V” na câmera, diagnosticando na hora o problema de queda de tensão no cabo.
Um profissional sabe calcular a bitola (grossura) do cabo necessária para uma distância de 150 metros. Ele sabe dimensionar um sistema com 32 câmeras e dividir em fontes menores para evitar um ponto único de falha.
Em nossos projetos, a alimentação é o alicerce. Não adianta construir um prédio (câmeras 4K, NVR com IA) em cima de um alicerce de areia (fonte ruim).
Conclusão
A fonte para CFTV 12V é o herói desconhecido (e muitas vezes negligenciado) do seu sistema de segurança. Ela não aparece nas imagens, não tem aplicativo, mas sem ela, nada funciona.
Tratá-la como um acessório barato é o maior erro que vemos em instalações amadoras. E é a principal causa de falhas de sistema, especialmente à noite.
Portanto, ao planejar seu sistema, lembre-se do coração. Calcule o consumo máximo (incluindo o infravermelho!), adicione uma folga de segurança generosa (30-50%) e invista em uma fonte de qualidade (colmeia e de marca).
A sua tranquilidade de saber que o sistema está gravando no escuro vale muito mais do que a pequena economia de uma fonte genérica.
Perguntas Frequentes
Qual a melhor fonte para CFTV: colmeia (centralizada) ou individual?
Para 1 ou 2 câmeras, a individual é prática. Para 4 câmeras ou mais, a fonte colmeia é quase sempre a melhor opção: é mais organizada, profissional, protegida por fusíveis e tem melhor custo-benefício.
O que significa “Amperes” (A) na fonte?
Pense assim: a Tensão (Volts – 12V) é a “pressão” da água. A Corrente (Amperes – A) é a “largura” do cano, ou seja, quanta água (energia) ela consegue entregar ao mesmo tempo. Você precisa de uma fonte com “Amperes” suficientes para “matar a sede” de todas as suas câmeras ao mesmo tempo, especialmente quando elas ligam o infravermelho.
Minha câmera desliga só à noite. O problema é a câmera?
Não, 99% de chance que o problema é sua fonte. O infravermelho (IR), que liga à noite, consome muito mais energia. Sua fonte provavelmente é fraca (subdimensionada) e não aguenta esse consumo extra, fazendo a câmera “apagar” por falta de força.
Posso ligar 4 câmeras em uma fonte de 5A?
Sim, e é o ideal. Se cada câmera consumir no máximo 1A (o que é bastante, geralmente é 0,5A), o consumo total seria 4A. Uma fonte de 5A trabalharia com 1A de folga (20% de “gordura”), o que é uma margem segura e saudável para a vida útil do equipamento.
Qual a distância máxima que uma fonte 12V alcança?
A distância não depende só da fonte, mas principalmente da grossura (bitola) e qualidade do cabo. Em cabos finos ou de alumínio cobreado (CCA), a tensão de 12V pode cair para 9V em apenas 50 metros. Em cabos grossos e de cobre puro, pode alcançar 100-150 metros sem problemas. É um cálculo (queda de tensão) que um profissional sabe fazer.
