Você já se perguntou como é possível transmitir sinais de vídeo de câmeras de segurança por longas distâncias sem perda de qualidade? Em sistemas de CFTV, a integridade do sinal é crucial para garantir a eficácia da vigilância, mas cabos coaxiais tradicionais podem ser limitados.
É nesse cenário que surge um componente essencial e muitas vezes subestimado: o balun CFTV. Ele atua como uma ponte tecnológica, permitindo que a transmissão de vídeo seja feita de forma mais eficiente e econômica, utilizando cabos de rede comuns.
Neste artigo que preparamos, nós vamos explorar o que é balun CFTV, como ele funciona e por que sua aplicação é fundamental para otimizar a instalação e o desempenho de sistemas de segurança eletrônica.
O que é Balun CFTV e qual sua função principal
Em sistemas de Circuito Fechado de Televisão (CFTV), a qualidade da imagem depende diretamente da forma como o sinal de vídeo é transmitido. Cabos coaxiais (RG-59 ou RG-6) sempre foram o padrão, mas eles impõem limites de distância, são mais caros e volumosos.
Balun CFTV é um dispositivo eletrônico compacto, cujo nome deriva de Balanced-Unbalanced. Sua principal função é converter o sinal de vídeo desbalanceado, típico do cabo coaxial, em um sinal balanceado que pode ser transmitido com eficiência e menor perda através de cabos de par trançado (UTP), como o cabo de rede Ethernet.
Esta conversão permite que instaladores e técnicos utilizem o cabo UTP — o mesmo usado em redes de computadores — para levar o sinal de vídeo das câmeras até o DVR ou NVR.
A Origem do Termo: Balanced-Unbalanced
O sinal de vídeo analógico é originalmente desbalanceado, utilizando um condutor central para o sinal e uma malha de aterramento como referência.
O Balun transforma esse sinal em dois condutores simétricos, melhorando drasticamente a imunidade a ruídos e interferências externas.
O problema resolvido é crucial: extender a distância de transmissão de vídeo sem que a imagem sofra com fantasmas, ruídos ou perda de cor, o que é comum em longas metragens de cabo coaxial.
Em nossos projetos de instalação de câmeras de segurança, a utilização do Balun não apenas otimiza o custo de cabeamento, mas também garante a integridade do sinal em ambientes eletricamente ruidosos, como galpões industriais.
Como o Balun CFTV funciona na prática
O funcionamento prático do Balun envolve um princípio fundamental da eletrônica: a conversão de impedância e a simetria do sinal.
Na ponta da câmera (transmissor), o Balun recebe o sinal desbalanceado de 75 Ohms (padrão coaxial) e o transforma em um sinal balanceado de 100 Ohms, ideal para o cabo UTP.
O cabo UTP possui pares trançados. A torção dos fios é a chave para a rejeição de ruídos e é o que torna o Balun tão eficaz em longas distâncias.
O Poder da Imunidade ao Ruído
Quando o sinal balanceado viaja pelos dois fios, qualquer interferência eletromagnética (EMI) ou de radiofrequência (RFI) afeta os dois condutores de forma igual.
No receptor (geralmente o DVR, ou outro Balun), o dispositivo inverte o processo. Ele subtrai um sinal do outro, cancelando o ruído comum e isolando apenas o sinal de vídeo puro.
Este processo é conhecido como rejeição de modo comum e é o que permite que o sinal se mantenha limpo e estável por centenas de metros.
Em nossa experiência, observamos que o Balun permite a transmissão de vídeo de alta definição (HD) ou Full HD por distâncias consideráveis sem degradação perceptível da qualidade.
A eficácia desta tecnologia é o que garante a longevidade e a confiabilidade de sistemas de segurança em grandes perímetros, como empresas e condomínios.
Tipos de Balun: Passivo, Ativo e Híbrido
Ao planejar a instalação de um sistema CFTV, é essencial conhecer os três principais tipos de Balun disponíveis no mercado. Cada um atende a necessidades específicas de distância, qualidade e funcionalidade.
Balun Passivo: Simplicidade e Curta Distância
O Balun Passivo é o modelo mais comum e simples. Ele não requer alimentação elétrica, funcionando apenas através da conversão de impedância e simetria do sinal.
É ideal para distâncias menores, geralmente até 300 metros para câmeras analógicas tradicionais. Para tecnologias HD (AHD, HDCVI, HDTVI), o alcance seguro cai para cerca de 100 a 200 metros.
Sua principal vantagem é o custo baixo, a ausência de necessidade de energia e a facilidade de instalação plug and play.
No entanto, em distâncias maiores, o Balun passivo não consegue compensar a atenuação do sinal, resultando em perda de cor e nitidez.
Balun Ativo: Amplificação e Longo Alcance
O Balun Ativo, como o nome sugere, requer alimentação (geralmente 12V DC) e possui um amplificador de sinal embutido.
Este amplificador compensa as perdas naturais do cabo, permitindo a transmissão de vídeo de alta qualidade por distâncias muito maiores, frequentemente superiores a 1.500 metros.
Usamos Baluns Ativos em projetos corporativos e industriais, onde a distância entre a câmera mais distante e o DVR é crítica e o custo de passagem de fibra óptica é inviável.
A desvantagem é o custo mais elevado e a necessidade de infraestrutura elétrica na ponta do receptor.
Balun Híbrido: Vídeo, Áudio e Alimentação (Power Balun)
O Balun Híbrido, muitas vezes chamado de Power Balun, é o mais versátil. Ele permite que o mesmo cabo UTP (geralmente usando quatro pares) transmita vídeo, áudio e alimentação (energia) para a câmera.
Isso simplifica drasticamente o cabeamento, pois elimina a necessidade de puxar cabos de energia separados para cada câmera.
É uma solução eficiente para a organização e a economia de infraestrutura, sendo muito popular em instalações residenciais e comerciais de pequeno e médio porte.

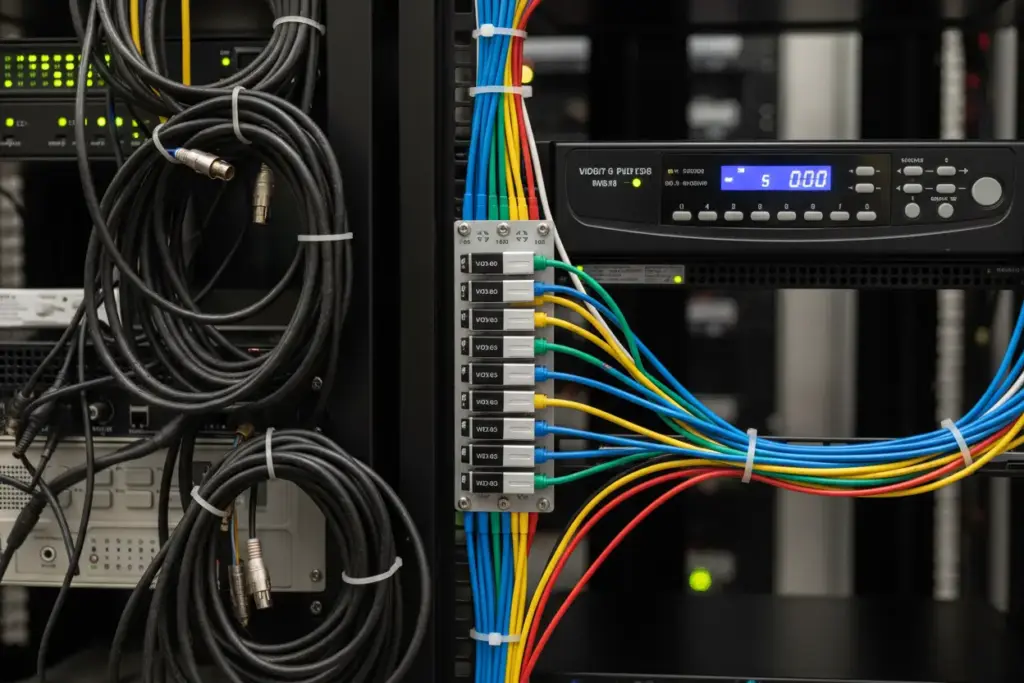

Vantagens de usar Balun em sistemas de segurança
A decisão de implementar Baluns em um sistema CFTV traz benefícios que vão além da simples conversão de sinal. Eles impactam diretamente a viabilidade e a escala do projeto.
Em nossa experiência, a principal vantagem percebida pelos clientes é a redução drástica de custos com a infraestrutura de cabeamento, mantendo a performance superior.
Otimização de Custos e Infraestrutura
O cabo UTP (Cat5e ou Cat6) é significativamente mais barato e flexível que o cabo coaxial de boa qualidade (RG-59), o que gera uma economia considerável em grandes instalações.
Além disso, o cabo UTP é muito mais fino. Um único cabo UTP pode transmitir até quatro sinais de vídeo (usando um par para cada câmera), reduzindo o volume de cabos em eletrodutos e bandejas.
A facilidade de passagem e a menor necessidade de espaço físico tornam a instalação mais rápida e menos invasiva, especialmente em prédios já construídos ou com infraestrutura limitada.
Performance Aprimorada
O uso do Balun, especialmente o ativo, permite que o sinal de vídeo atinja distâncias que seriam impraticáveis ou extremamente caras com o cabo coaxial, sem perda de qualidade.
A imunidade a interferências proporcionada pelo par trançado resulta em uma imagem mais limpa, sem ruídos de terra (ground loops) ou fantasmas, garantindo a qualidade da prova gravada.
Este é um fator crucial em sistemas de alta resolução (HD, Full HD e 4K), onde qualquer pequena interferência se torna muito mais visível e comprometedora.

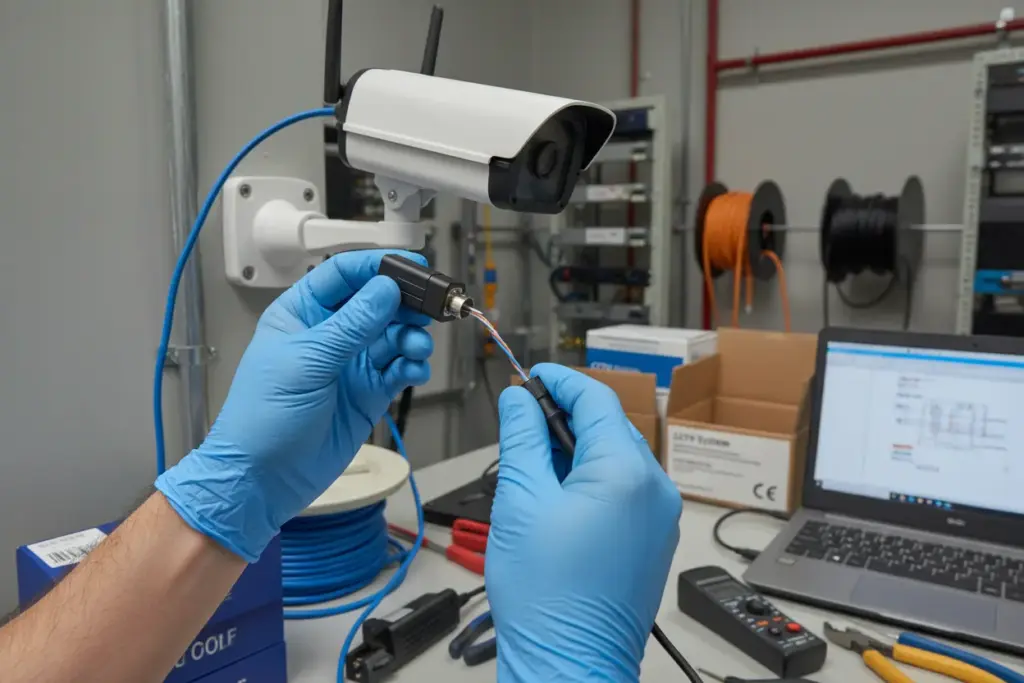

Instalação do Balun: Guia prático e dicas
A instalação do Balun é relativamente simples, mas exige atenção a alguns detalhes cruciais para garantir a máxima performance e evitar falhas futuras no sistema.
O Balun é sempre instalado em pares: um na ponta da câmera (transmissor) e outro na ponta do DVR (receptor).
Guia de Conexão Rápida
O cabo UTP possui quatro pares de fios. Para sistemas analógicos ou HD convencionais, geralmente utilizamos apenas um par de fios por câmera (dois condutores: positivo e negativo).
Siga este guia prático para uma conexão correta e confiável:
- Preparação do Cabo: Decape a ponta do cabo UTP, expondo cerca de 1 cm do par escolhido (ex: Laranja/Laranja-Branco).
- Identificação da Polaridade: Conecte os fios nos terminais do Balun. É fundamental manter a polaridade correta e consistente em ambas as pontas (câmera e DVR).
- Conexão BNC: O Balun possui um conector BNC que deve ser plugado diretamente na saída de vídeo da câmera e na entrada de vídeo do DVR.
- Teste Imediato: Após a conexão, teste a imagem. Se houver ruído, verifique a polaridade e a qualidade do contato.
Dica de Ouro: Em instalações de longa distância, é altamente recomendável utilizar os pares trançados que estão mais próximos um do outro dentro do cabo UTP para obter melhor imunidade ao ruído.
Evite o uso de cabos UTP de qualidade inferior ou aqueles que não possuem a torção correta dos pares, pois isso anula o principal benefício do Balun e pode levar a problemas intermitentes.
Balun e Câmeras IP: Existe compatibilidade?
Esta é uma pergunta frequente em nossos treinamentos: O Balun, que foi criado para sistemas analógicos, tem lugar na era das Câmeras IP? A resposta é sim, mas em contextos diferentes.
Câmeras IP utilizam o protocolo Ethernet e são conectadas diretamente via cabo UTP ao NVR ou switch PoE. O sinal é digital, não analógico, e o Balun tradicional de vídeo não é necessário.
Balun em Cenários de Transição e Extensão
No entanto, o Balun se torna relevante em projetos de modernização ou integração. Por exemplo, quando um cliente deseja substituir câmeras analógicas por IP, mas já possui uma vasta infraestrutura de cabeamento coaxial.
Nesses casos, utilizamos conversores específicos, muitas vezes chamados de EOC (Ethernet Over Coax). Embora tecnicamente não sejam Baluns tradicionais, eles cumprem a função de adaptar o sinal digital Ethernet para o cabo coaxial existente.
Outra aplicação é a extensão de Power over Ethernet (PoE). Embora o cabo UTP tenha um limite de 100 metros para a transmissão de dados Gigabit, existem extensores PoE que utilizam a tecnologia Balun (ou similar) para estender a alimentação e o sinal digital em distâncias maiores.
Isso é fundamental em grandes galpões ou estacionamentos onde a câmera IP deve estar a 150 ou 200 metros do switch principal.
Portanto, o Balun tradicional é obsoleto para a transmissão de vídeo IP pura, mas a tecnologia de conversão balanceada/desbalanceada e a otimização de infraestrutura continuam sendo ferramentas valiosas para engenheiros de segurança.
Problemas comuns e como solucioná-los
Mesmo sendo um componente simples, o Balun pode ser a origem de problemas se não for instalado ou escolhido corretamente. Saber diagnosticar e solucionar estas falhas é crucial para manter a integridade do seu sistema de segurança.
Imagem Tremida ou com Fantasmas
Se a imagem apresenta fantasmas (imagens duplicadas) ou um tremido sutil, isso geralmente indica um problema de casamento de impedância ou interferência eletromagnética (EMI).
Solução: Verifique se o cabo UTP está passando muito próximo de cabos de alta tensão, motores ou transformadores. Tente reorganizar o cabeamento ou utilizar um Balun de melhor qualidade com maior rejeição de modo comum.
Em muitos casos, o uso de Baluns com proteção contra surtos também ajuda a isolar ruídos de terra (ground loops) que causam oscilações na imagem.
Perda de Sinal e Cores
A perda de cor, imagem preta e branca, ou um sinal muito fraco, é um sintoma clássico de que a distância de transmissão excedeu a capacidade do Balun.
Solução: Se você estiver usando um Balun Passivo e a distância for superior ao limite recomendado para a tecnologia HD (geralmente 200m), a solução é migrar para um Balun Ativo.
O amplificador ativo restaurará a força e a qualidade do sinal, garantindo que as cores e a resolução cheguem intactas ao DVR.
Imagem Escura ou Inexistente
Um problema muito comum, especialmente em instalações rápidas, é a polaridade invertida (o positivo e o negativo do par trançado trocados).
Solução: Desligue o sistema e revise as conexões nos Baluns da câmera e do DVR. Certifique-se de que a cor do fio conectada ao positivo em uma ponta corresponda exatamente ao positivo na outra ponta.
Além disso, verifique se os terminais do Balun estão fazendo bom contato com os fios, evitando oxidação ou conexões frouxas que podem interromper o circuito.
Escolhendo o Balun ideal para seu projeto de CFTV
A escolha do Balun ideal é uma etapa estratégica que determinará a estabilidade e a longevidade do seu sistema de segurança. Não se trata apenas de preço, mas de adequação técnica ao ambiente e à tecnologia utilizada.
Distância é o Fator Decisivo
O primeiro critério é a distância entre a câmera e o gravador (DVR/NVR).
Se a distância for inferior a 300 metros, um Balun Passivo de qualidade será suficiente e mais econômico, especialmente para sistemas HD ou Full HD.
Para sistemas que exigem mais de 500 metros, o Balun Ativo é obrigatório. Ele garante que a atenuação do sinal não comprometa a resolução, mesmo em longos percursos.
Compatibilidade com Tecnologias HD
Sistemas modernos utilizam tecnologias como HD-CVI, HD-TVI e AHD. É vital que o Balun escolhido seja classificado como Multi-HD ou compatível com a tecnologia específica do seu DVR e câmeras.
Baluns antigos, projetados apenas para vídeo analógico (CVBS), podem funcionar, mas geralmente degradam rapidamente a qualidade do sinal de alta definição em distâncias médias.
Investir em Baluns de marcas reconhecidas e certificadas para Multi-HD é a melhor forma de garantir que a resolução máxima da câmera seja preservada.
Por fim, considere o ambiente. Para instalações externas sujeitas a intempéries, procure por Baluns com proteção contra surtos e invólucros mais robustos, aumentando a confiabilidade em ambientes agressivos.
Otimize sua Segurança com a Escolha Certa!
Nós vimos que o balun CFTV é um componente indispensável para quem busca otimizar a instalação e o desempenho de sistemas de segurança eletrônica. Sua capacidade de estender a transmissão de vídeo com qualidade, reduzir custos e simplificar o cabeamento o torna uma solução inteligente para residências, comércios e empresas.
Compreender o que é balun CFTV e como ele funciona permite que você tome decisões mais informadas, garantindo uma vigilância mais eficiente e confiável. A escolha do tipo certo de balun e uma instalação cuidadosa são chaves para o sucesso do seu projeto.
Para continuar aprendendo sobre as melhores práticas e as últimas novidades em segurança eletrônica, acompanhe o blog Leste Câmeras! Compartilhe este conteúdo com quem também se interessa por tecnologia e proteção.
Dúvidas Frequentes
Como especialistas em otimização de segurança, nós antecipamos algumas das perguntas mais comuns que surgem ao considerar o uso do Balun CFTV.
1. O Balun CFTV é compatível com câmeras de alta definição (HD, Full HD e 4K)?
Sim, a maioria dos baluns modernos é projetada especificamente para suportar as tecnologias de alta definição (AHD, HDCVI e HDTVI) com excelente performance. Ao escolher seu equipamento, certifique-se de que o balun CFTV seja compatível com o padrão de vídeo da sua câmera para evitar perda de sinal ou degradação da imagem.
2. Quando é estritamente necessário usar um balun ativo em vez de um passivo?
Nós recomendamos o uso de um balun ativo quando a distância de transmissão do sinal de vídeo excede cerca de 300 a 400 metros, mesmo em sistemas HD. O balun ativo utiliza alimentação elétrica para amplificar o sinal, compensando a perda de qualidade e garantindo uma imagem nítida em longas distâncias.
3. Posso usar qualquer tipo de cabo UTP com o balun?
Embora o balun utilize o cabo UTP (par trançado), a qualidade do cabo é vital para o desempenho do sistema CFTV. Nós sugerimos sempre utilizar cabos UTP de cobre puro, pois cabos de baixa qualidade ou com mistura (CCA) podem introduzir ruídos e reduzir drasticamente a distância máxima de transmissão do seu balun.
4. Qual o erro de instalação mais comum que afeta a qualidade da imagem ao usar baluns?
O erro mais frequente é a má conexão dos fios UTP nos terminais do balun ou a inversão da polaridade. É essencial garantir que os contatos estejam firmes e que a polaridade (+/-) esteja correta em ambas as pontas (câmera e DVR), pois conexões frouxas ou invertidas são a principal causa de imagens tremidas e com ruído.
