A segurança é uma prioridade inegável para residências, comércios e empresas. Com a crescente demanda por sistemas de vigilância eficazes, muitos se perguntam sobre a melhor forma de implementar uma solução robusta e confiável.
Nesse cenário, a instalação de um sistema CFTV utilizando cabo de rede surge como uma alternativa poderosa e versátil. Ela combina a estabilidade das conexões cabeadas com a flexibilidade da infraestrutura de rede, otimizando a transmissão de dados e a qualidade das imagens.
Nós preparamos este post completo para desmistificar o processo de como instalar CFTV com cabo de rede. Aqui, você encontrará um passo a passo detalhado, dicas essenciais e tudo o que precisa para uma instalação segura e eficiente.
O que é CFTV e por que usar cabo de rede?
O Circuito Fechado de Televisão (CFTV) é o coração da segurança eletrônica moderna, permitindo a vigilância contínua de áreas específicas.
Em essência, o CFTV é um sistema onde câmeras capturam imagens, que são enviadas para um dispositivo central (DVR ou NVR) para visualização e gravação.
Como instalar CFTV com cabo de rede envolve utilizar cabos UTP (Não Blindados) ou FTP (Blindados), como o Cat5e ou Cat6, para transmitir o sinal de vídeo, dados e, em muitos casos, a alimentação elétrica (PoE) das câmeras até o equipamento de gravação central, garantindo uma conexão estável e de alta qualidade.
A Vantagem do Cabo de Rede (UTP/FTP)
Historicamente, muitos sistemas analógicos utilizavam cabos coaxiais (RG59).
No entanto, em nossos projetos, observamos que a migração para o cabo de rede trouxe ganhos significativos em versatilidade e desempenho.
O cabo de rede é fundamental para sistemas IP (Protocolo de Internet), mas também pode ser usado em câmeras analógicas HD (HDTVI, HDCVI, AHD) através do uso de baluns.
A grande vantagem é a estabilidade da transmissão.
Diferente do Wi-Fi, que pode sofrer interferências ou quedas, a conexão cabeada oferece uma largura de banda dedicada, crucial para a qualidade de imagem em alta resolução.
Além disso, o cabo Cat6, por exemplo, é projetado para minimizar a perda de sinal em longas distâncias, um fator crítico na segurança de grandes propriedades ou empresas.
A capacidade de integrar dados (configurações), vídeo e energia (PoE) em um único cabo simplifica drasticamente a instalação e reduz a necessidade de múltiplas tomadas elétricas.

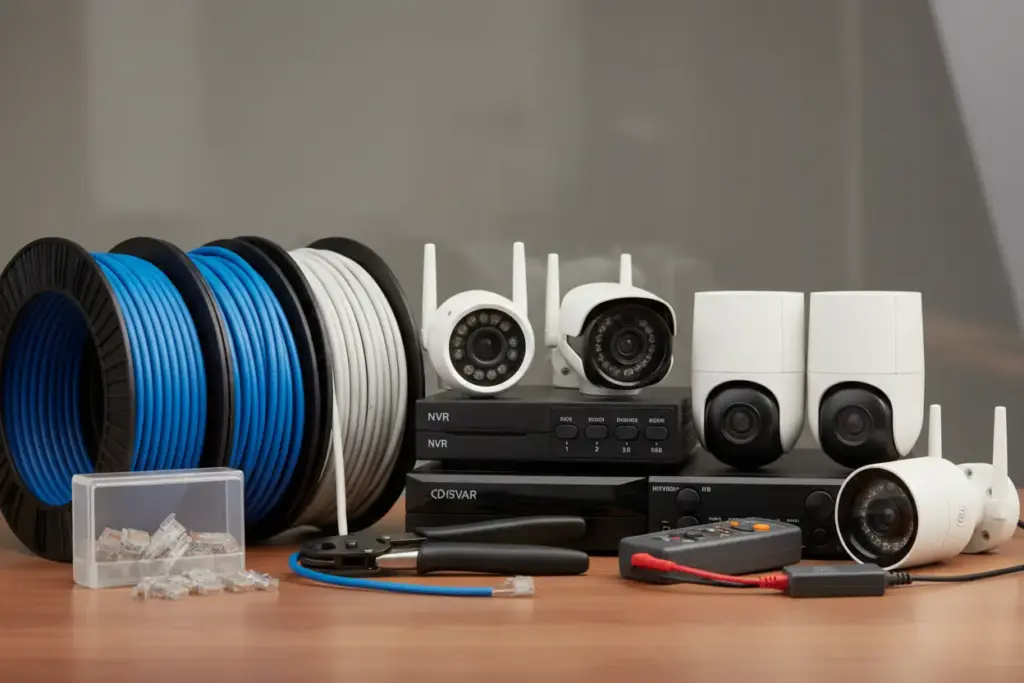

Componentes Essenciais para seu Sistema CFTV
Montar um sistema de CFTV eficiente exige a seleção correta de cada componente, garantindo a compatibilidade entre eles.
Em nossa experiência, a falha em dimensionar corretamente a infraestrutura de cabeamento é um erro comum que compromete todo o sistema.
Hardware de Gravação e Visualização
O coração do seu sistema será o gravador.
Se você está usando câmeras IP (o cenário mais comum com cabo de rede), precisará de um NVR (Network Video Recorder).
Se estiver adaptando câmeras analógicas HD com baluns, você precisará de um DVR (Digital Video Recorder) compatível.
É crucial garantir que o gravador suporte a resolução máxima das suas câmeras.
Infraestrutura de Conectividade
Os cabos de rede são os veios que transportam a informação.
Recomendamos o uso de Cabos Cat6 para novas instalações, pois eles oferecem melhor desempenho em Gigabit Ethernet e maior resistência a interferências.
Os Conectores RJ45 de boa qualidade são indispensáveis, pois um mau contato pode gerar falhas intermitentes na transmissão.
Para a conexão de câmeras analógicas HD, o Balun é o dispositivo que converte o sinal de vídeo do cabo coaxial para o par trançado do cabo de rede.
Alimentação e Ferramentas
Em sistemas IP, o Switch PoE (Power over Ethernet) é um divisor de águas.
Ele envia energia elétrica e dados pelo mesmo cabo de rede, eliminando a necessidade de fontes individuais para cada câmera, simplificando a logística.
Caso não utilize PoE, você precisará de Fontes de Alimentação dimensionadas corretamente para o consumo de todas as câmeras.
As ferramentas essenciais incluem um Alicate de Crimpagem de qualidade e um Testador de Cabos de Rede, que é fundamental para verificar se a crimpagem foi bem-sucedida.
Planejamento da Instalação: Onde e Como?
O sucesso de qualquer instalação de CFTV, especialmente aquelas que utilizam cabeamento estruturado, reside em um planejamento meticuloso.
Não se trata apenas de fixar câmeras, mas sim de criar uma rede robusta e eficiente que atenda às suas necessidades de segurança.
Escolha dos Locais Estratégicos
O primeiro passo é mapear as áreas de maior vulnerabilidade na residência, comércio ou empresa.
Nós sempre recomendamos focar nas entradas principais, janelas, garagens e áreas de alto valor, como cofres ou estoques.
Considere a altura de instalação para evitar vandalismo e garantir um ângulo de visão que maximize a cobertura, minimizando pontos cegos.
É vital considerar a iluminação: câmeras voltadas diretamente para fontes de luz (como o sol nascente) podem ter a imagem comprometida.
Trajeto e Distância dos Cabos
O trajeto do cabo de rede deve ser o mais direto e protegido possível.
Evite passar os cabos paralelamente a cabos de alta tensão ou dentro de eletrocalhas com fontes de grande interferência eletromagnética.
Utilize conduítes ou canaletas para proteger o cabeamento contra danos físicos e intempéries.
A distância máxima é um fator limitante crucial. Embora o padrão Ethernet (100Base-T) garanta 100 metros de cabo UTP, na prática, nós limitamos essa distância para garantir a qualidade do sinal e, principalmente, a estabilidade do PoE.
Se a distância for maior que 100 metros, será necessário usar repetidores de sinal, switches intermediários ou fibras ópticas.
Pontos de Energia e Gravação
O local onde o DVR/NVR será instalado deve ser seguro, ventilado e de acesso restrito.
Este local deve estar próximo a uma fonte de energia confiável, de preferência protegida por um nobreak para garantir a gravação mesmo em caso de falta de luz.
Planejar a localização do switch PoE também é essencial para otimizar o cabeamento, reduzindo a metragem total e centralizando a distribuição de energia.
Preparando os Cabos de Rede para Conexão
A preparação correta do cabo de rede é, muitas vezes, o ponto onde a maioria das instalações caseiras falha. Uma crimpagem mal feita resulta em conexões intermitentes ou total ausência de sinal.
A crimpagem dos conectores RJ45 deve seguir um padrão rigoroso para garantir que os oito fios internos estejam na ordem correta, permitindo a transmissão de dados.

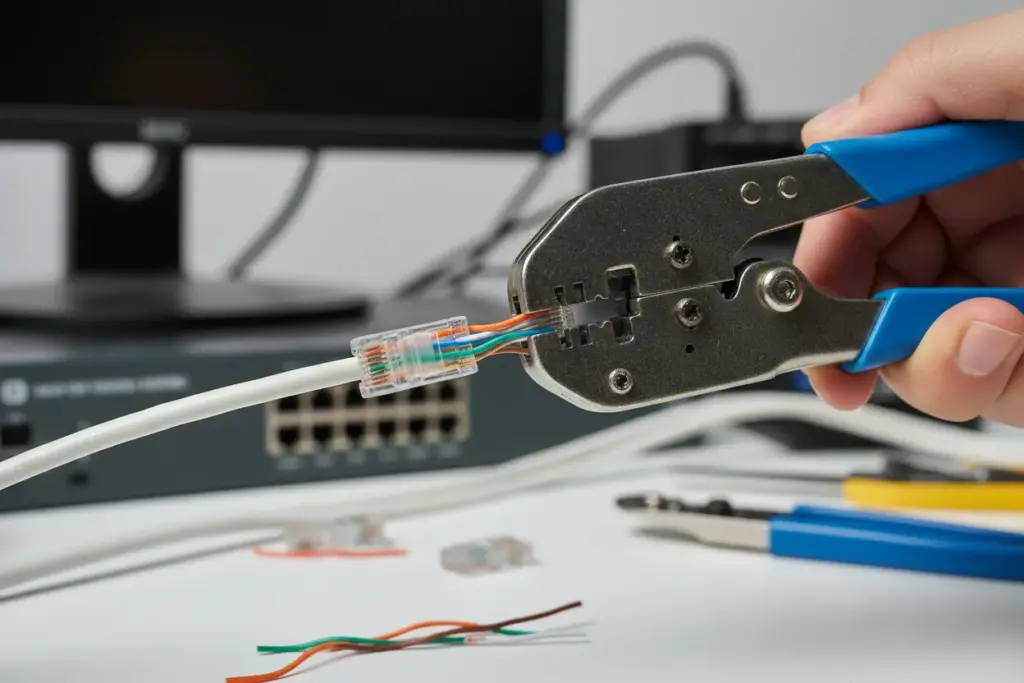

O Processo de Crimpagem
O primeiro passo é remover cuidadosamente a capa externa do cabo (cerca de 2 cm), expondo os quatro pares trançados.
Desembarace e alinhe os fios na ordem desejada, mantendo-os o mais retos possível.
Corte as pontas para que fiquem uniformes e insira-as no conector RJ45, garantindo que a capa externa do cabo fique presa dentro do conector para alívio de tensão.
Finalmente, utilize o alicate de crimpagem para fixar o conector, garantindo que os pinos perfurem os fios e estabeleçam contato elétrico.
Padrões T568A e T568B
Existem dois padrões de cabeamento amplamente aceitos: T568A e T568B.
Em sistemas de CFTV modernos, que utilizam switches e hubs, geralmente utilizamos o cabo direto, onde ambas as extremidades seguem o mesmo padrão (T568B, que é o mais comum no Brasil).
É fundamental que ambos os lados do cabo sigam a mesma sequência para a conexão funcionar corretamente.
Se o cabo for crimpado de forma diferente em cada ponta (cabo crossover), ele não funcionará para a conexão padrão câmera-switch/NVR.
Para referência, detalhamos a sequência do padrão T568B, que é o mais utilizado em ambientes comerciais e residenciais no Brasil:
| Pino | Cor (Padrão T568B) | Função Principal |
|---|---|---|
| 1 | Branco/Laranja | Transmissão de Dados (+) |
| 2 | Laranja | Transmissão de Dados (-) |
| 3 | Branco/Verde | Recepção de Dados (+) |
| 4 | Azul | Alimentação PoE / Dados |
| 5 | Branco/Azul | Alimentação PoE / Dados |
| 6 | Verde | Recepção de Dados (-) |
| 7 | Branco/Marrom | Alimentação PoE / Dados |
| 8 | Marrom | Alimentação PoE / Dados |
Como Instalar CFTV com Cabo de Rede e Conectar!
Com os cabos prontos e o planejamento em mãos, podemos iniciar a fase física da instalação. Este processo deve ser realizado com cuidado para garantir a longevidade do sistema.
Fixação Física das Câmeras
Utilize suportes adequados para fixar as câmeras nos locais planejados, garantindo que a fixação seja firme e resistente a intempéries ou tentativas de remoção.
Ao passar o cabo de rede, deixe uma “folga” técnica de pelo menos 50 cm na ponta da câmera. Isso facilitará futuras manutenções ou ajustes de ângulo.
Proteja as conexões (principalmente o RJ45) contra umidade, utilizando caixas de passagem ou isolamento adequado.
Conexão Lógica ao Sistema
A forma como você conecta o cabo de rede dependerá do tipo de sistema que você escolheu: IP ou Analógico HD com Balun.
Conexão com Sistemas IP (NVR)
Se estiver usando câmeras IP e um switch PoE, você conecta o cabo diretamente da câmera ao switch.
O switch PoE fará o trabalho de enviar energia e dados.
Em seguida, o switch é conectado ao NVR ou, em sistemas maiores, à rede principal que alimenta o NVR.
Se o NVR tiver portas PoE integradas, a conexão é direta da câmera para o NVR.
Conexão com Sistemas Analógicos (DVR)
Para câmeras analógicas HD que utilizam cabo de rede, o processo exige o uso do balun de vídeo (e, se for o caso, o balun de alimentação).
Um par de baluns é necessário: um na ponta da câmera e outro na ponta do DVR.
O cabo de rede leva o sinal até o DVR, onde o balun o converte de volta para o padrão coaxial (BNC) que se conecta à entrada do DVR.

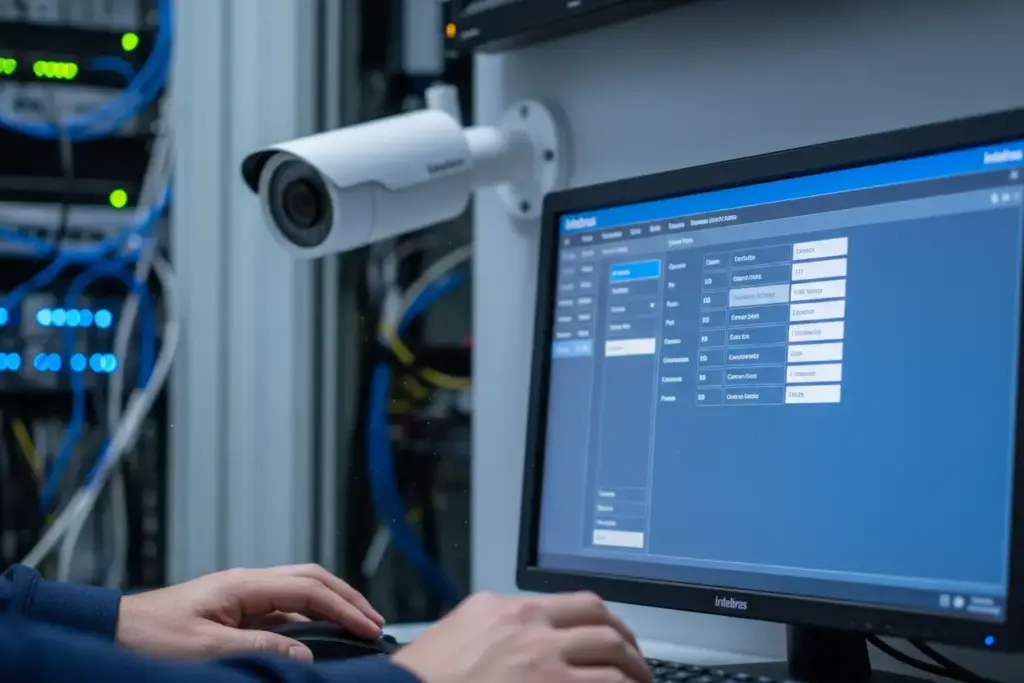

Configuração do Sistema CFTV com Cabo de Rede
Após a instalação física e a verificação do cabeamento (usando o testador), a próxima etapa é a configuração do software no DVR ou NVR.
Esta é a fase em que o hardware ganha inteligência.
Detecção das Câmeras e Ajustes de Imagem
Em sistemas IP modernos, o NVR geralmente possui uma função de busca automática (plug and play).
Ao ligar o NVR, ele deve detectar e atribuir um endereço IP às câmeras conectadas, especialmente se estiver usando um switch PoE dedicado.
Se a detecção for manual, será necessário acessar a interface de rede da câmera e configurar um IP fixo ou DHCP compatível com a rede do NVR.
Uma vez detectada, procedemos aos ajustes de imagem. Verificamos o balanço de branco, a exposição e a nitidez.
Em câmeras que suportam análise de vídeo, ajustamos as máscaras de privacidade e as zonas de detecção de movimento.
Configurações de Gravação e Acesso Remoto
Configurar a gravação é vital. Nós definimos o modo de gravação (contínua, por agendamento ou por detecção de movimento) e a qualidade (bitrate e resolução).
É importante dimensionar o hard disk (HD) para que ele suporte o tempo de retenção de imagens exigido pelo cliente.
Para o acesso remoto, o NVR/DVR deve ser conectado à rede de internet.
Geralmente, isso envolve configurar o gateway e o DNS no gravador.
Em muitos casos, utilizamos o recurso P2P (Peer-to-Peer) do fabricante, que simplifica o acesso remoto via aplicativos de celular, eliminando a necessidade de configuração complexa de portas (port forwarding) no roteador.
Segurança de Rede
Em nossos projetos de instalação de câmeras de segurança, a confiabilidade e a estabilidade são prioridades.
É fundamental alterar as senhas padrão de fábrica do NVR/DVR e de todas as câmeras IP.
Utilizamos senhas fortes e complexas para evitar acessos não autorizados.
Também é importante garantir que o firmware do equipamento esteja sempre atualizado para proteger contra vulnerabilidades de segurança conhecidas.
Testes e Ajustes Finais da Instalação
A instalação de um CFTV só está completa após uma bateria rigorosa de testes. Não podemos confiar apenas no indicador de “online” do NVR; precisamos garantir que o sistema está efetivamente cumprindo seu papel de segurança.
Verificação de Cobertura e Qualidade
Realizamos o teste de campo (walk-test), onde percorremos todas as áreas monitoradas.
Verificamos se o ângulo de visão cobre exatamente o que foi planejado, se a identificação de rostos e placas de veículos é clara, e se a função infravermelho (visão noturna) está operando corretamente em ambientes de pouca luz.
Se houver zonas de detecção de movimento configuradas, testamos a sensibilidade, ajustando-a para evitar alarmes falsos causados por pequenos animais ou mudanças de iluminação.
Teste de Gravação e Acesso
Verificamos se o DVR/NVR está gravando continuamente conforme a programação e se os eventos de detecção de movimento estão sendo registrados com sucesso.
É crucial simular uma situação de busca: tentamos localizar uma gravação de um evento específico para garantir a funcionalidade de recuperação de dados.
O teste de acesso remoto é igualmente importante. Acessamos o sistema usando diferentes dispositivos (celular, tablet e computador) e redes (Wi-Fi e 4G) para garantir que a visualização ao vivo e a reprodução funcionem sem latência excessiva.
Se houver lentidão, investigamos a largura de banda de upload da internet local e otimizamos as configurações de bitrate das câmeras.
Dicas de Manutenção e Boas Práticas para CFTV
A instalação é apenas o começo. Para garantir que seu sistema CFTV com cabo de rede opere com confiabilidade máxima por anos, é essencial adotar uma rotina de manutenção preventiva.
Manutenção Preventiva do Hardware
A limpeza regular das câmeras é crucial. Poeira, teias de aranha e sujeira podem degradar significativamente a qualidade da imagem, especialmente à noite.
Nós recomendamos a verificação física dos cabos a cada seis meses, principalmente em instalações externas. Procure por rachaduras nas capas, sinais de roedores ou conexões soltas que possam levar à falha do sinal.
Se houver baluns em uso, verifique se eles estão secos e protegidos, pois a umidade é a inimiga número um desses dispositivos.
Atualizações e Backups
Manter o firmware do DVR/NVR e das câmeras IP atualizado não é apenas uma boa prática, é uma necessidade de segurança. As atualizações corrigem vulnerabilidades e melhoram o desempenho e a compatibilidade do sistema.
Outra prática essencial é a verificação regular do HD. Os discos rígidos de gravação (HDD) têm vida útil limitada e tendem a falhar após alguns anos de uso contínuo.
Verifique os logs do NVR/DVR para identificar possíveis erros no disco e realize backups periódicos de gravações críticas em armazenamento externo ou na nuvem.
Essas medidas garantem que o sistema esteja sempre pronto para registrar o momento exato em que você mais precisa dele.
Sua Segurança Eletrônica em Suas Mãos!
Esperamos que este guia detalhado tenha fornecido o conhecimento e a confiança necessários para você realizar a instalação do seu sistema CFTV com cabo de rede. Compreendemos a complexidade inicial, mas com as informações corretas, o processo se torna muito mais acessível.
A segurança eletrônica é um investimento valioso, e a capacidade de configurar seu próprio sistema não só economiza recursos, mas também oferece um controle maior sobre a proteção de seu patrimônio. Lembre-se que a atenção aos detalhes faz toda a diferença no resultado final.
Nós, da Leste Câmeras, estamos sempre aqui para apoiar sua jornada. Continue acompanhando nosso blog para mais dicas, novidades e guias práticos sobre segurança eletrônica. Compartilhe este conteúdo e ajude mais pessoas a protegerem o que é importante!
Dúvidas Frequentes
1. Qual a distância máxima recomendada para instalar CFTV com cabo de rede sem perda de qualidade?
Geralmente, a distância máxima para cabos de rede Cat5e ou Cat6 é de 100 metros, seguindo os padrões Ethernet. Acima desse limite, a qualidade da imagem e a estabilidade da transmissão de dados podem ser comprometidas, exigindo o uso de extensores de alcance ou switches PoE de longo alcance.
2. O cabo de rede é usado apenas em câmeras IP, ou também posso instalar CFTV analógico com ele?
Embora o cabo de rede seja padrão em sistemas IP, ele também pode ser utilizado em sistemas analógicos (HDTVI, HDCVI, AHD). Para isso, devemos utilizar baluns (conversores de impedância) nas extremidades do cabo UTP, que adaptam o sinal de vídeo para a entrada BNC do DVR.
3. Se eu usar cabo de rede, as câmeras ainda precisam de fontes de alimentação separadas?
Depende do seu sistema. Se você estiver utilizando câmeras IP compatíveis com a tecnologia PoE (Power over Ethernet) e um switch ou NVR que forneça PoE, a energia é transmitida pelo próprio cabo de rede, eliminando a necessidade de fontes individuais nas câmeras.
4. Ao preparar o cabo, qual padrão de crimpagem (T568A ou T568B) devemos seguir para a instalação do CFTV?
Recomendamos que, ao instalar CFTV com cabo de rede, você utilize o padrão T568B nas duas pontas do cabo, pois ele é o mais comum em instalações comerciais e de dados no Brasil. O crucial é garantir que o mesmo padrão seja aplicado em ambas as extremidades para criar um cabo direto (straight-through).
