Para que Serve Balun CFTV? Entenda sua Função na Segurança Eletrônica!

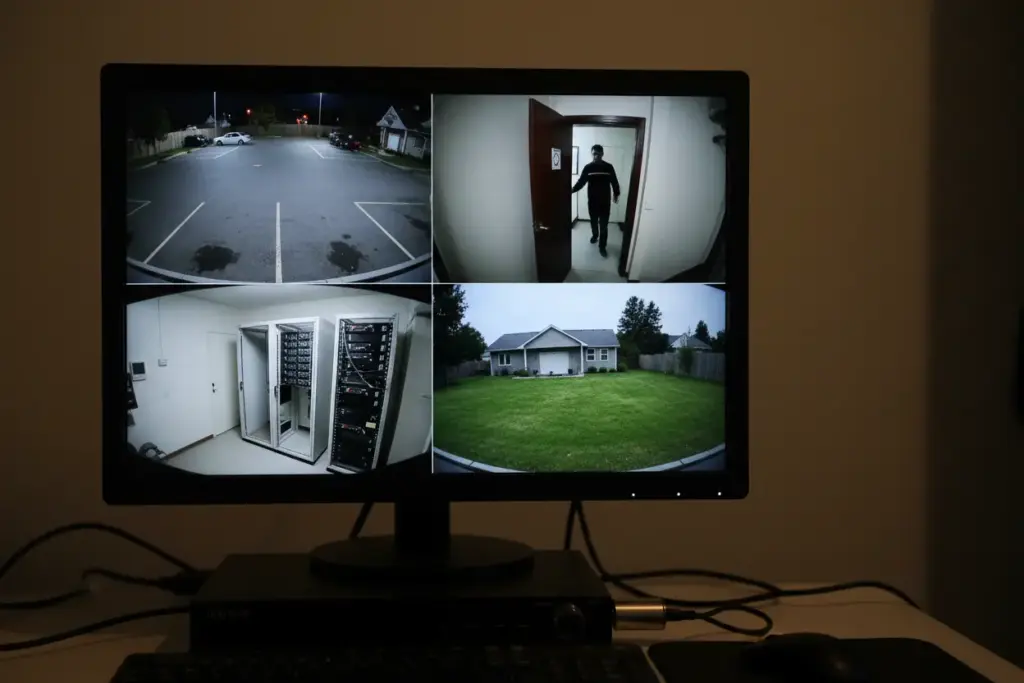

Você já se perguntou como garantir a melhor qualidade de imagem e a transmissão de sinal mais eficiente em seu sistema de CFTV, especialmente em longas distâncias? A integridade do vídeo é crucial para a segurança, mas desafios como interferências e perda de sinal são comuns.

É nesse cenário que um componente muitas vezes subestimado, mas vital, entra em ação: o balun CFTV. Ele atua como um verdadeiro herói silencioso, otimizando a infraestrutura de cabeamento e assegurando que suas câmeras operem com máxima performance.

Neste artigo, nós vamos explorar em detalhes para que serve o balun CFTV, como ele funciona e por que sua aplicação é fundamental para um sistema de segurança eletrônica robusto e confiável.

Para que serve Balun CFTV! O que é e sua importância

Quando nós falamos sobre a infraestrutura de um sistema de CFTV, a qualidade da imagem está diretamente ligada à maneira como o sinal de vídeo é transmitido.

O Balun CFTV, sigla para Balanced-Unbalanced, é um dispositivo essencial que serve para converter o sinal de vídeo desbalanceado, típico do cabo coaxial, em um sinal balanceado que pode ser transmitido com eficiência através de cabos de par trançado (UTP), como os cabos de rede, permitindo longas distâncias e maior imunidade a ruídos.

Em essência, o balun atua como um adaptador de impedância.

Ele garante que o sinal de vídeo possa percorrer distâncias maiores sem sofrer degradação ou interferência.

O Conceito Básico

Tradicionalmente, os sistemas de segurança utilizavam o cabo coaxial (RG59, por exemplo), que é excelente para curtas distâncias, mas caro e volumoso.

O cabo coaxial transporta um sinal desbalanceado, o que significa que o sinal de vídeo é referenciado ao terra.

O cabo UTP (Unshielded Twisted Pair), amplamente usado em redes de computadores, transporta um sinal balanceado, onde o sinal é transmitido por dois condutores de polaridade oposta.

O balun é a ponte tecnológica que permite que nós utilizemos a infraestrutura UTP, muito mais barata e flexível, para transportar o sinal de vídeo de nossas câmeras.

A Importância da Conversão de Sinal

A importância do balun reside na sua capacidade de manter a integridade do sinal.

Em sistemas de segurança eletrônica, especialmente em instalações de médio e grande porte, a distância entre a câmera e o DVR (Digital Video Recorder) pode ser significativa.

Sem o balun, tentar usar um cabo UTP diretamente resultaria em perda de sinal e imagens cheias de ruído e fantasmas.

Ele não apenas adapta a impedância, mas também elimina o ruído de modo comum, que é captado igualmente nos dois fios do par trançado.

Isso é fundamental para garantir que as imagens gravadas sejam claras e úteis, um ponto que observamos na prática como crítico para a eficácia de qualquer sistema de vigilância.

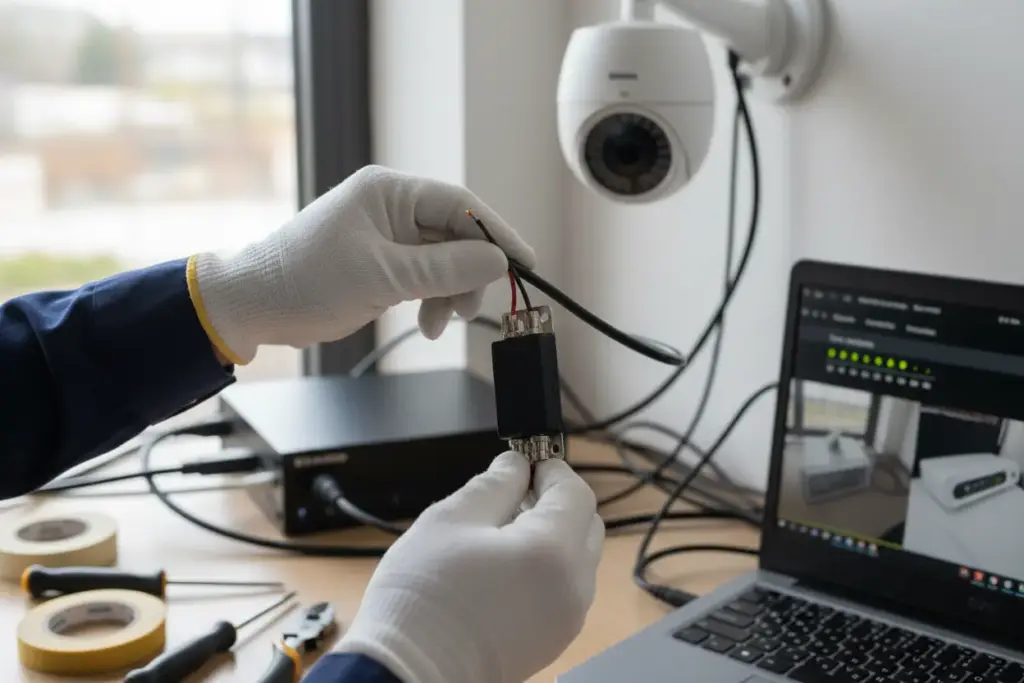

Como o Balun funciona na prática com cabos de rede

O funcionamento prático do balun é um dos aspectos mais fascinantes da segurança eletrônica moderna, pois ele transforma um simples cabo de rede em um meio de transmissão multifuncional.

O cabo UTP é composto por quatro pares de fios trançados. Em um sistema de CFTV analógico ou HD (AHD, HDCVI, HDTVI), nós geralmente utilizamos apenas um par para o sinal de vídeo.

Os pares restantes podem ser usados, dependendo do tipo de balun, para transmitir alimentação elétrica (energia DC) ou até mesmo áudio e dados de controle (PTZ).

A Mágica do Par Trançado

O segredo da transmissão por longas distâncias está no par trançado.

Ao trançar os fios, as interferências eletromagnéticas externas (ruídos) tendem a afetar os dois condutores do par de forma igual.

Quando o sinal chega ao balun na outra ponta, ele subtrai a voltagem de um condutor pela do outro.

Como o ruído é comum a ambos (modo comum), ele é cancelado ou drasticamente reduzido, deixando apenas o sinal de vídeo limpo.

Isso é impossível de fazer com o cabo coaxial, que é muito mais suscetível a ruídos em ambientes eletricamente ruidosos, como indústrias ou perto de grandes motores.

Conversão de Impedância e Ruído

A impedância é a resistência elétrica que o meio de transmissão oferece ao sinal.

O cabo coaxial padrão CFTV (RG59) tem uma impedância de 75 Ohms (desbalanceada), enquanto o cabo UTP (Cat5e/Cat6) tem uma impedância nominal de 100 Ohms (balanceada).

O balun realiza a conversão de impedância de 75 Ohms para 100 Ohms (e vice-versa), garantindo que a energia do sinal seja transferida de forma eficiente, minimizando reflexões e perdas.

Essa conversão é vital para manter a clareza e o brilho da imagem, especialmente em resoluções HD (720p, 1080p, 4K) que exigem uma transmissão de dados de alta largura de banda.

Em nossos testes, a escolha de um balun de qualidade superior resulta em uma imagem significativamente mais nítida e com cores mais fiéis, mesmo em distâncias extremas.

Tipos de Balun: Ativo vs. Passivo e suas aplicações

A escolha do balun correto depende fundamentalmente da distância que o sinal precisa percorrer e da qualidade de imagem desejada.

Existem dois tipos principais que nós utilizamos em instalações de segurança: o balun passivo e o balun ativo.

Compreender a diferença entre eles é crucial para evitar problemas de sinal e gastar recursos desnecessariamente.

Balun Passivo (A Solução Simples)

O balun passivo é o tipo mais comum e econômico.

Ele não requer nenhuma fonte de energia externa para funcionar, pois ele utiliza apenas componentes passivos (transformadores ou indutores) para realizar a conversão de impedância e a supressão de ruído.

• Alcance: Geralmente, baluns passivos são eficazes para distâncias curtas e médias. Em sistemas analógicos tradicionais, eles podem atingir até 600 metros, mas em sistemas HD (HD-TVI, HDCVI, AHD), o alcance cai drasticamente, ficando geralmente entre 150 metros e 300 metros, dependendo da resolução e da qualidade do cabo.
• Custo: São significativamente mais baratos e fáceis de instalar.
• Aplicação Ideal: Instalações residenciais, pequenos comércios ou escritórios onde as câmeras estão relativamente próximas ao DVR.

Balun Ativo (Amplificação e Distância)

O balun ativo (também conhecido como transmissor ativo) é uma solução mais robusta, que requer alimentação elétrica (geralmente 12V DC ou 24V AC) para operar.

A principal diferença é que ele possui um circuito eletrônico que amplifica o sinal de vídeo antes de transmiti-lo pelo cabo UTP.

• Alcance: O balun ativo é projetado para longas distâncias. Em sistemas HD, ele pode estender o alcance para 500 metros ou mais. Em sistemas analógicos, ele pode ultrapassar 1.500 metros.
• Qualidade: Oferece maior imunidade a ruídos e permite ajustes de ganho para compensar a atenuação do sinal ao longo do cabo.
• Aplicação Ideal: Grandes complexos industriais, estacionamentos extensos, condomínios fechados ou qualquer projeto onde a distância entre a câmera e o centro de monitoramento é superior a 300 metros.

Em nossos projetos de instalação de câmeras de segurança de grande escala, nós sempre recomendamos a utilização de baluns ativos de alta qualidade para garantir a estabilidade e a clareza da imagem em todos os pontos.

Vantagens de usar Balun em seu sistema de segurança

Integrar baluns ao seu sistema de CFTV traz uma série de benefícios que impactam diretamente a viabilidade econômica, a qualidade do monitoramento e a facilidade de manutenção.

A principal motivação para a maioria dos instaladores e clientes é a substituição do cabo coaxial pelo cabo UTP.

O cabo UTP é mais fino, flexível, e seu custo por metro é substancialmente menor, reduzindo o custo total da infraestrutura de cabeamento.

Além disso, a capacidade de passar múltiplos sinais (vídeo, áudio, alimentação) por um único cabo de rede simplifica a organização e a passagem de eletrodutos.

Otimização de Custos e Infraestrutura

A economia de custos é um fator decisivo. O cabo de rede Cat5e ou Cat6, além de ser mais barato que o coaxial RG59, permite que nós aproveitemos a infraestrutura de rede existente.

Isso é vital em edifícios comerciais ou residenciais que já possuem dutos de rede instalados.

• Redução de Custo: Menor preço do cabo UTP em comparação ao coaxial.
• Maior Densidade: Quatro pares de vídeo podem ser transmitidos em um único cabo UTP, utilizando baluns múltiplos ou centrais (em comparação com a necessidade de quatro cabos coaxiais).
• Facilidade de Manutenção: O cabeamento UTP é mais fácil de diagnosticar e substituir.

Imunidade a Interferências

Como mencionamos, a tecnologia de par trançado e a conversão de sinal balanceado oferecem uma imunidade superior contra interferências eletromagnéticas (EMI) e radiofrequência (RFI).

Em ambientes industriais, próximos a geradores, transformadores ou grandes equipamentos de ar condicionado, o ruído pode destruir a qualidade do vídeo transmitido via coaxial.

O balun resolve isso de forma eficaz, garantindo um sinal limpo e estável, essencial para o monitoramento contínuo e confiável.

Essa supressão de ruído é o que permite que nós estendamos o alcance das câmeras sem a necessidade de repetidores caros e complexos.

Quando o Balun é indispensável para suas câmeras?

Embora o balun seja uma ferramenta versátil, existem situações específicas em que sua utilização passa de uma opção conveniente para uma necessidade crítica para a funcionalidade do sistema.

Reconhecer esses cenários é parte do planejamento de um projeto de segurança eletrônica de sucesso.

Instalações de Longa Distância

Se o seu projeto exige que a câmera esteja a mais de 200 metros de distância do DVR, o balun se torna indispensável.

Em distâncias elevadas, o cabo coaxial sofre com a atenuação do sinal (perda de força), resultando em imagens escuras, sem cor ou tremidas.

Nesses casos, nós sempre indicamos a combinação de cabo UTP de boa qualidade (preferencialmente Cat6 com cobre puro) e um balun ativo.

O balun ativo amplifica o sinal enfraquecido, garantindo que ele chegue ao gravador com a força e a qualidade necessárias para ser processado em alta definição.

Ambientes com Alta Interferência

Qualquer ambiente sujeito a alta interferência eletromagnética exige o uso de baluns para proteger o sinal.

Isso inclui:

1. Proximidade de Fiações Elétricas: Cabos de energia de alta tensão ou painéis de distribuição.
2. Áreas Industriais: Presença de motores, máquinas pesadas ou equipamentos de solda.
3. Ambientes Externos: Instalações onde o cabeamento precisa correr paralelamente a linhas de energia.

O balun, ao balancear o sinal, rejeita o ruído de modo comum captado pelo UTP, oferecendo uma blindagem eletrônica superior à blindagem física do coaxial.

Além disso, em projetos que buscam a otimização de custos de infraestrutura, onde o objetivo é maximizar o uso de um único cabo UTP para múltiplas câmeras (utilizando centrais de balun), a integração desse dispositivo é a única solução viável.

Instalação do Balun: Dicas essenciais para o sucesso

A instalação correta do balun é tão importante quanto a escolha do dispositivo. Um balun de excelente qualidade pode ter sua performance comprometida por uma conexão mal feita ou um cabo inadequado.

Nós preparamos um guia rápido para garantir que sua instalação seja eficiente e duradoura.

A Escolha Correta do Cabo

Embora o balun permita o uso de cabo UTP, a qualidade deste cabo é determinante.

Sempre opte por cabos UTP com condutores de cobre puro (cobre sólido).

Cabos CCA (Copper Clad Aluminum), que são alumínio revestido de cobre, são mais baratos, mas têm maior resistência, resultando em maior perda de sinal e, crucialmente, são péssimos para transmitir alimentação elétrica (PoE ou 12V).

Certifique-se de que o cabo UTP esteja devidamente crimpado, seguindo os padrões de rede, mesmo que você utilize apenas um par para o vídeo.

Atenção à Polaridade e Conexões

Nos baluns passivos e ativos que transmitem alimentação, a polaridade (positivo e negativo) é vital.

Conectar a polaridade de forma invertida pode danificar a câmera ou o balun.

• Conexão BNC: Conecte o balun diretamente à saída BNC da câmera e à entrada BNC do DVR.
• Conexão UTP: Se o balun tiver parafusos ou bornes, garanta que o par trançado esteja firmemente fixado. Utilize o par mais apertado para o vídeo.
• Verificação Pós-Instalação: Após a instalação, verifique a imagem imediatamente. Se a imagem estiver com “fantasmas” ou muito escura, geralmente é um sinal de má conexão, cabo de baixa qualidade ou o balun inadequado para a distância percorrida.

Em nossa experiência, a maioria dos problemas de sinal em sistemas com balun é resolvida simplesmente re-crimpando as conexões ou ajustando a polaridade da alimentação.

Escolhendo o Balun ideal para sua necessidade

Com a variedade de tecnologias de câmeras de segurança disponíveis hoje (AHD, HDTVI, HDCVI, IP), a seleção do balun não é mais uma questão de “um serve para todos”.

É necessário alinhar o dispositivo com a tecnologia e as exigências do projeto.

Compatibilidade com Tecnologias HD

Se você está trabalhando com sistemas de alta definição (HD), é obrigatório utilizar baluns que sejam compatíveis com as tecnologias HD analógicas (AHD, HDCVI, HDTVI).

Baluns antigos, projetados apenas para vídeo analógico padrão (CVBS), não conseguirão transmitir a largura de banda necessária para o sinal HD, resultando em imagens distorcidas ou sem sinal.

Verifique sempre as especificações do fabricante, que devem indicar claramente a compatibilidade com resoluções (720p, 1080p, 4MP, 5MP, 8MP/4K) e as distâncias máximas suportadas para cada tecnologia.

Distância e Necessidade de Alimentação

O fator decisivo na escolha entre balun ativo e passivo é a distância:

Além disso, considere a necessidade de alimentação via cabo.

Muitos baluns modernos já vêm com conectores P4 ou bornes que permitem o envio de 12V DC junto com o vídeo pelo mesmo cabo UTP (PoC – Power over Coaxial ou Power over Cable).

Isso simplifica a instalação da câmera, eliminando a necessidade de uma fonte de energia local, mas exige que o cabo UTP seja de cobre puro para evitar quedas de tensão significativas.

Mitos e verdades sobre o Balun CFTV que você precisa saber

Apesar de ser um componente fundamental, o balun ainda é cercado por alguns mitos que podem levar a decisões erradas no planejamento de segurança. Nós vamos desmistificar os mais comuns.

O Balun Causa Perda de Qualidade?

MITO. Um balun de qualidade, corretamente instalado e compatível com a tecnologia HD utilizada, não causa perda de qualidade perceptível na imagem.

A perda de qualidade observada é geralmente causada por:

• Incompatibilidade: Uso de balun analógico em sistemas HD.
• Cabo Ruim: Uso de cabos CCA ou cabos danificados.
• Instalação Incorreta: Conexões frouxas ou polaridade invertida.

Na verdade, em longas distâncias, o balun ativo melhora a qualidade da imagem ao amplificar o sinal e eliminar o ruído.

É Preciso Usar Balun em Todo o Sistema?

VERDADE (Condicional). Se você está utilizando cabo UTP para transmitir o sinal de vídeo, o balun é obrigatório nas duas pontas (câmera e DVR/receptor).

O balun é o dispositivo que realiza a conversão de impedância de 75 Ohms (BNC) para 100 Ohms (UTP) e vice-versa. Sem ele, a transmissão UTP simplesmente não funciona corretamente.

Se o seu sistema utiliza apenas cabo coaxial, o balun não é necessário. Contudo, em nossa experiência, a flexibilidade e a economia do UTP, tornam a infraestrutura com balun a opção mais inteligente para a maioria dos projetos modernos.

O balun é um aliado poderoso que, quando escolhido e instalado corretamente, garante a longevidade e a eficiência do seu sistema de monitoramento, provando ser um investimento essencial na segurança eletrônica.

Maximizando a Performance do seu CFTV

Ao longo deste artigo, nós exploramos a fundo a função essencial do balun CFTV, um componente que, apesar de pequeno, desempenha um papel gigantesco na eficiência e qualidade dos sistemas de segurança eletrônica. Compreendemos como ele permite a transmissão de sinais robustos, livres de interferências, e otimiza o uso de cabos de rede, tornando as instalações mais flexíveis e econômicas.

Investir no balun correto e garantir sua instalação adequada significa assegurar imagens mais nítidas, maior alcance e, consequentemente, um sistema de vigilância mais confiável. É a garantia de que cada detalhe será capturado, protegendo seu patrimônio com a máxima eficácia. Nós acreditamos que o conhecimento é a chave para decisões inteligentes em segurança.

Quer continuar aprimorando seu sistema de segurança e ficar por dentro das últimas novidades do setor? Então, acompanhe o blog Leste Câmeras para mais conteúdos exclusivos e dicas de especialistas!

Dúvidas Frequentes

1. Para que serve Balun CFTV além de economizar no cabeamento?

Embora a economia de custos com o uso de cabo UTP seja uma grande vantagem, a função essencial do balun CFTV é converter sinais não balanceados (coaxial) em sinais balanceados (UTP). Isso permite a transmissão de vídeo, áudio e, muitas vezes, alimentação elétrica por longas distâncias, enquanto suprime ruídos e interferências eletromagnéticas, garantindo a integridade e qualidade da imagem.

2. O Balun Passivo é suficiente para qualquer instalação de CFTV?

Não necessariamente. O Balun Passivo é ideal para instalações de curta e média distância, geralmente até 400 metros, pois ele não amplifica o sinal. Para instalações de longa distância, ou em ambientes com alta interferência, nós recomendamos o uso do Balun Ativo, que utiliza alimentação para amplificar o sinal e compensar a perda de qualidade.

3. O Balun funciona em sistemas de câmeras de alta resolução (HD e 4K)?

Sim, os baluns modernos são totalmente compatíveis com as tecnologias de alta definição, como AHD, HDCVI, HD-TVI e até 4K. Contudo, é fundamental escolher baluns de qualidade que sejam homologados para suportar a banda passante exigida por essas resoluções, garantindo que a distância de transmissão não comprometa a nitidez da imagem.
