A necessidade de estender ou reparar cabos de câmeras de segurança é uma realidade comum em instalações residenciais e comerciais. Um cabo danificado pode comprometer todo o sistema de monitoramento, deixando seu patrimônio vulnerável. Mas como garantir uma emenda segura e eficiente?
Nós entendemos a importância de manter seu sistema de segurança eletrônica funcionando perfeitamente. Uma conexão malfeita pode resultar em perda de sinal, interferências ou até mesmo na falha total da câmera, colocando em risco a vigilância do seu espaço.
Neste post, nós vamos te mostrar o passo a passo de como emendar cabo de câmera de segurança, utilizando as técnicas e ferramentas corretas para assegurar a durabilidade e a qualidade da sua instalação.
A importância de uma emenda correta
Em nossa trajetória no setor de instalação de câmeras de segurança, observamos que a integridade física dos cabos é o coração de qualquer sistema de monitoramento eficiente. Uma emenda mal executada pode comprometer todo o investimento feito em equipamentos de ponta.
Para emendar um cabo de câmera de segurança com sucesso, você deve utilizar conectores específicos ou técnicas de soldagem que garantam a continuidade do sinal e da alimentação, evitando que a malha e o condutor central entrem em contato, o que previne interferências, ruídos e perdas de imagem.
Sempre reforçamos que a qualidade do sinal depende diretamente da continuidade elétrica. Quando um cabo é rompido ou precisa ser estendido, a zona de conexão torna-se um ponto crítico de resistência.
Se a emenda for feita de forma amadora, apenas “enrolando” os fios, o sistema apresentará falhas intermitentes. Isso ocorre especialmente em momentos cruciais, como durante a gravação de um evento suspeito.
Garantindo a fidelidade da imagem
Uma conexão firme e bem isolada impede a entrada de umidade, que é a principal causa de oxidação nos filamentos de cobre. Nós notamos que cabos oxidados perdem a capacidade de transmitir altas resoluções.
Além disso, emendas precisas evitam o surgimento de “fantasmas” na imagem ou barras de interferência. Em sistemas modernos de alta definição, qualquer pequena falha na emenda resulta em perda total de sincronismo.

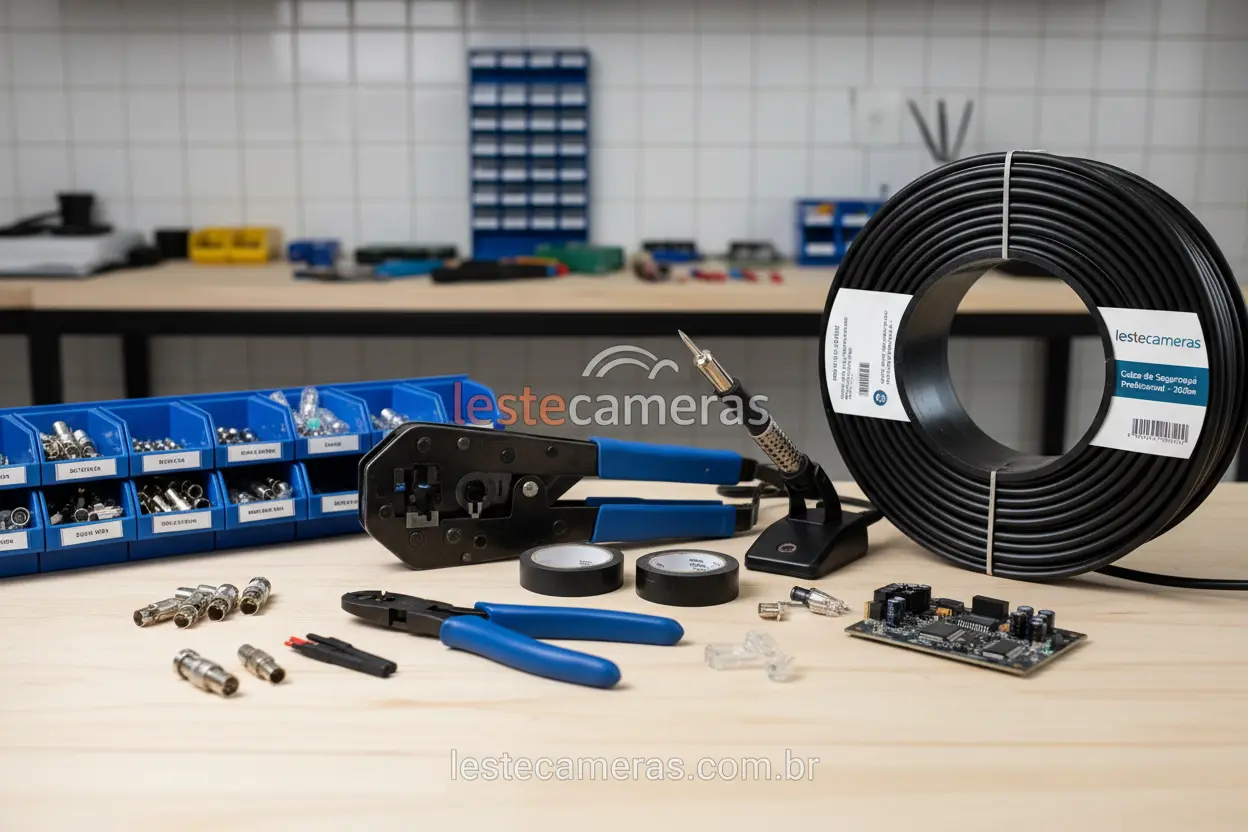

Materiais e ferramentas essenciais
Para realizar um trabalho profissional, nós recomendamos que você tenha em mãos ferramentas adequadas. O uso de utensílios improvisados, como facas de cozinha, costuma danificar o condutor interno e reduzir a vida útil da instalação.
Abaixo, preparamos uma lista dos itens que consideramos indispensáveis para qualquer técnico ou entusiasta que deseja um resultado duradouro e seguro.
Lista de ferramentas recomendadas
- Alicate decapador: Essencial para remover a capa externa sem ferir os fios internos.
- Alicate de crimpagem: Utilizado para fixar conectores BNC ou RJ45 de forma definitiva.
- Ferro de solda e estanho: Para emendas fixas onde não se deseja utilizar conectores.
- Fita isolante de qualidade: Preferencialmente de marcas reconhecidas para garantir a aderência.
- Fita autofusão: Fundamental para emendas em ambientes externos sujeitos a chuva.
- Multímetro: Para testar a continuidade e a voltagem após a conclusão do serviço.
A função de cada componente
Cada material possui um papel estratégico na proteção do sinal. O estanho, por exemplo, garante que os fios não se soltem com vibrações ou puxões acidentais.
Já a fita de autofusão cria uma barreira hermética contra a água. Nós sempre indicamos o uso de conectores metálicos de boa procedência para evitar a perda de decibéis no sinal de vídeo.
Tipos de cabos de câmera e suas particularidades
No universo do CFTV, lidamos principalmente com dois tipos de cabeamento. Cada um exige uma abordagem técnica diferente no momento de realizar uma emenda ou extensão.
Compreender essas diferenças é o primeiro passo para não cometer erros que podem queimar a saída de vídeo do seu DVR ou a porta do seu switch.
O tradicional Cabo Coaxial
O cabo coaxial é o padrão para sistemas analógicos e HDCVI/HDTVI. Ele é composto por um núcleo central, uma camada isolante, uma malha metálica e a capa externa de proteção.
Nós ressaltamos que a malha funciona como uma blindagem contra interferências eletromagnéticas. Se ela for mal conectada na emenda, a imagem sofrerá com chuviscos constantes.
O versátil Cabo UTP (Rede)
Já o cabo de rede (UTP) é utilizado em câmeras IP ou em sistemas analógicos com o uso de baluns. Ele contém quatro pares de fios trançados que devem ser manuseados com cuidado.
A trança dos fios serve para cancelar ruídos externos. Ao emendar, nós devemos manter a trança o mais próximo possível do ponto de conexão para não perder essa proteção natural.
| Tipo de Cabo | Uso Principal | Complexidade de Emenda |
|---|---|---|
| Coaxial | Câmeras Analógicas/HD | Média (exige cuidado com a malha) |
| UTP (Rede) | Câmeras IP / PoE | Alta (exige ordem correta de cores) |

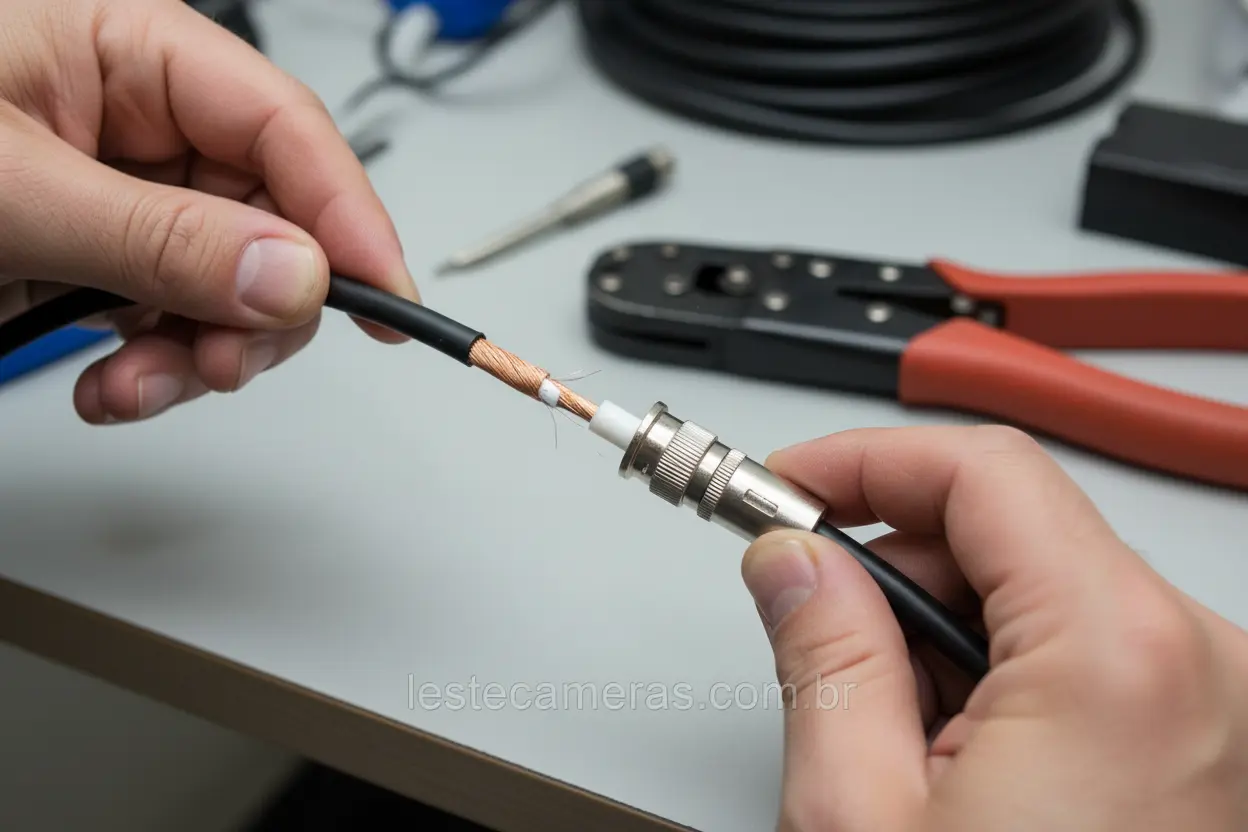

Como emendar cabo coaxial de câmera de segurança
Realizar a emenda de um cabo coaxial exige precisão cirúrgica. O segredo está em manter a separação total entre o condutor central (que leva o sinal) e a malha externa (que faz o aterramento).
Sempre recomendamos o uso de conectores BNC fêmea-fêmea (emenda BNC) para um resultado mais limpo, mas a emenda manual com solda também é eficaz se bem executada.
Passo a passo para emenda manual
Primeiro, decape cerca de 3 centímetros da capa externa de ambas as pontas. Separe a malha com cuidado e remova o isolamento do núcleo central, expondo o cobre.
Em seguida, una os núcleos centrais, solde-os com estanho e isole essa parte com fita isolante. Certifique-se de que nenhum filamento da malha toque o núcleo central.
Finalização e blindagem
Após isolar o centro, envolva a malha de uma ponta sobre a outra, garantindo contato total em toda a volta. Isso mantém a proteção contra interferências externas.
Por fim, cubra tudo com fita isolante e, se o cabo estiver exposto ao tempo, finalize com fita de autofusão. Nós garantimos que esse cuidado evita 90% dos problemas futuros.
Emendando cabos de rede UTP para câmeras IP
As câmeras IP e sistemas PoE (Power over Ethernet) exigem uma precisão ainda maior. Como esses cabos transmitem dados e energia simultaneamente, qualquer falha pode causar reinicializações constantes no dispositivo.
Nós desencorajamos a emenda manual de cabos UTP (apenas trançando os fios). O ideal é utilizar emendas RJ45 fêmea-fêmea ou refazer a conectorização completa.
Seguindo o padrão de cores
Se você precisar emendar manualmente em uma emergência, respeite rigorosamente as cores dos pares. Utilize o padrão T568B, que é o mais comum no mercado brasileiro.
Cada um dos oito fios deve ser soldado individualmente e isolado com espaguete termo retrátil. Isso evita curtos-circuitos que poderiam danificar o seu switch PoE.
A importância do contato firme
Em sistemas IP, a resistência elétrica causada por uma emenda frouxa resulta em queda de pacotes de dados. Na prática, isso significa que a imagem da câmera irá travar ou apresentar atrasos (lag).
Nós sempre testamos a velocidade de transmissão após a emenda para assegurar que o tráfego de dados está ocorrendo em 100/1000 Mbps, conforme a especificação do cabo.
Erros comuns ao emendar cabos e como evitá-los
Ao longo dos anos, identificamos padrões de erros que levam ao mau funcionamento dos sistemas de segurança. O erro mais clássico é deixar a malha do cabo coaxial encostar no condutor central.
Esse pequeno deslize cria um curto-circuito no sinal de vídeo, resultando em uma tela preta ou imagem extremamente distorcida no monitor do cliente.
Inversão de polaridade na alimentação
Muitos cabos de câmeras são “combinados” (coaxial + 2 fios de energia). Inverter o positivo e o negativo na emenda da alimentação pode queimar instantaneamente a placa da câmera.
Nós sugerimos sempre marcar os fios com uma etiqueta ou fita colorida antes de cortá-los. Isso evita confusões na hora de remontar a conexão.
Falta de isolamento contra umidade
Outro erro frequente é esquecer que o ar carrega umidade. Uma emenda apenas com fita isolante comum em ambientes externos vai oxidar em poucos meses.
Para evitar isso, nós aplicamos sempre a fita de autofusão. Ela se funde em uma camada única de borracha, tornando a conexão totalmente impermeável.
Testando a conexão após a emenda
Nunca finalize um serviço sem testar o que foi feito. Nós adotamos como regra de ouro a verificação imediata após o fechamento da emenda para evitar retrabalhos cansativos.
Um simples teste visual na tela do monitor não é suficiente, pois o problema pode ser intermitente e aparecer apenas em condições específicas de temperatura ou carga.
Uso do multímetro e testadores
Utilize um multímetro na escala de continuidade (o famoso “bipe”). Teste se o núcleo central e a malha não estão em curto e se há passagem de corrente de uma ponta a outra.
Para cabos de rede, use um testador de cabos RJ45. Ele verificará se os oito pinos estão conectados na ordem correta e se não há rompimentos internos.
Verificação de queda de tensão
Se a câmera estiver longe da fonte, meça a voltagem que chega no conector da câmera. Emendas ruins aumentam a resistência e derrubam a voltagem de 12V para 10V ou menos.
Nós observamos que tensões baixas fazem com que o infravermelho da câmera não ligue à noite, deixando o local desprotegido justamente no momento de maior risco.
Manutenção e cuidados com cabos emendados
Uma emenda, por melhor que seja feita, é sempre um ponto de fragilidade no sistema. Por isso, nós recomendamos que essas conexões fiquem protegidas dentro de caixas de passagem estanques.
Evite deixar emendas “penduradas” ou sofrendo tração mecânica. O peso do próprio cabo pode, com o tempo, afrouxar o contato e gerar falhas de sinal.
Inspeções periódicas
Em nossos contratos de manutenção, revisamos as emendas a cada seis meses. Verificamos se há sinais de ressecamento na fita isolante ou entrada de insetos nas caixas de proteção.
Pequenos cuidados, como o uso de abraçadeiras de nylon (enforca-gato) para fixar o cabo próximo à emenda, aumentam drasticamente a durabilidade da instalação.
Proteção contra intempéries
Se a emenda estiver em um local alto e exposto, considere o uso de conduítes flexíveis. Eles protegem o cabo contra a radiação UV, que resseca a capa plástica e expõe os fios.
Nós acreditamos que a prevenção é o melhor caminho para evitar que o cliente fique sem imagens quando mais precisar. Uma instalação bem cuidada dura décadas.
Quando chamar um profissional para emendas complexas
Embora pequenas emendas possam ser feitas por usuários dedicados, existem cenários onde o conhecimento técnico avançado é indispensável para a segurança do patrimônio.
Emendas em grandes distâncias (acima de 100 metros) exigem cálculos de perda de sinal e queda de tensão que apenas um especialista consegue realizar com precisão.
Sistemas de alta complexidade
Se o seu sistema utiliza câmeras Speed Dome ou tecnologia de fibra óptica, nós recomendamos fortemente que não tente realizar emendas manuais sem os equipamentos específicos.
A fibra óptica, por exemplo, exige máquinas de fusão de alta precisão. Qualquer tentativa de emenda manual resultará em perda total de comunicação.
Ambientes de risco ou industriais
Em indústrias ou locais com muita interferência elétrica, as emendas precisam de blindagens especiais. Nós possuímos as ferramentas para medir o ruído eletromagnético e garantir a estabilidade.
Se você perceber que, mesmo após a emenda, a imagem continua ruim, é hora de nos contatar. Um técnico poderá identificar se o problema é o cabo, a emenda ou a própria fonte de alimentação.
Sua segurança em boas mãos: Conecte-se com confiança!
Nós vimos que emendar cabos de câmeras de segurança é uma tarefa que exige atenção e o uso das técnicas corretas. A qualidade da sua instalação de segurança eletrônica depende diretamente da integridade de cada conexão, garantindo que seu sistema funcione sem interrupções.
Com as informações e o passo a passo que compartilhamos, nós esperamos que você se sinta mais preparado para realizar essas emendas com segurança e eficácia, protegendo seu lar ou negócio de forma mais robusta.
Para continuar aprimorando seus conhecimentos em segurança eletrônica e ficar por dentro das últimas novidades do setor, nós te convidamos a explorar outros artigos em nosso blog e a compartilhar este guia com quem também busca soluções confiáveis!
Dúvidas Frequentes
1. Posso emendar cabo de câmera de segurança com fita isolante apenas?
Nós não recomendamos: a fita sozinha não garante isolamento e resistência mecânica, o que pode causar mau contato, ruído na imagem e falhas intermitentes. O ideal é usar conectores adequados e proteção extra (como termo retrátil ou caixa de passagem).
2. Emendar cabo coaxial piora a imagem da câmera?
Pode piorar se a emenda ficar com mau contato, mal isolada ou com conector de baixa qualidade, gerando interferência e perda de sinal. Quando feita corretamente (conector bem fixado e vedação adequada), a emenda costuma funcionar sem impactos perceptíveis.
3. Como emendar cabo de rede (UTP) para câmera IP/PoE do jeito certo?
Nós orientamos manter o padrão de cores (T568A ou T568B nas duas pontas) e usar conectores/crimpagem bem feita ou emenda com conector apropriado. Em PoE, uma emenda mal feita pode causar queda de alimentação e desconexões da câmera.
4. Qual a melhor forma de proteger a emenda em área externa?
Nós indicamos fazer a emenda dentro de caixa de passagem e vedar contra umidade, evitando exposição direta ao sol e chuva. Se necessário, use termo retrátil e material de vedação para reduzir oxidação e infiltração.
5. Como testar se a emenda ficou boa depois de emendar cabo de câmera de segurança?
Nós testamos o vídeo e a alimentação no local e, quando possível, usamos multímetro ou testador de cabos para confirmar continuidade e possíveis inversões/rompimentos. Se houver imagem com ruído, perda de sinal ou reinícios, a emenda é a primeira suspeita.
